1.正方形のフランジの定義、それは42 M Pa、DN 25から80の圧力での使用のための4ネジ、ワンピースの正方形のフランジの関係が付いている高圧システムで使用されます。ISO国際規格6164 2018版に従って。 フランジ付きヘッド、フランジクランプ、ポート、および42MPaの圧力で使用するための4ネジ1ピース角フランジクランプタイプのチューブコネクタに適用可能な取り付け面の一般的および寸法仕様を示しています。
2. ISO 6164角フランジ接続アセンブリ（以下の通り）
角フランジ接続、チューブ間およびチューブ間の組み立て
1）Oリングシール 2）正方形フランジクランプ。 ３）溝付きヘッドＦＨＧ。 ４）溝ＦＨなしのフランジ付きヘッド。 ５）ねじ。 6）ポート面
3. ISO 6164角形フランジアセンブリの寸法と最大使用圧力

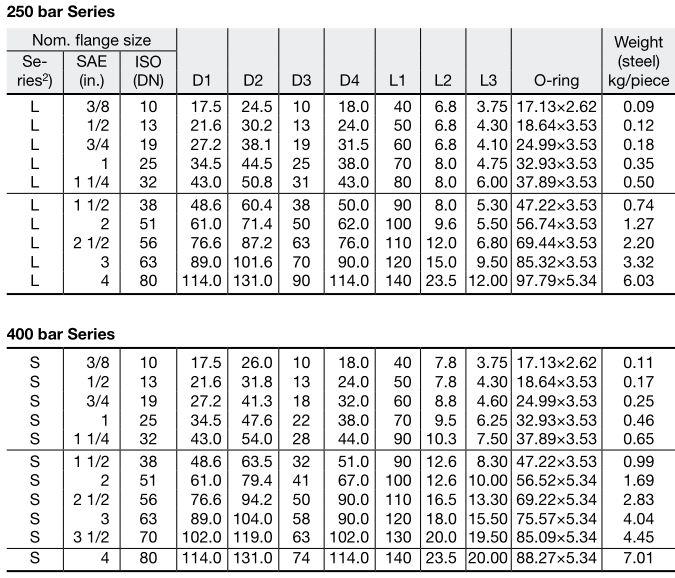

1.角フランジクランプSFC-DN

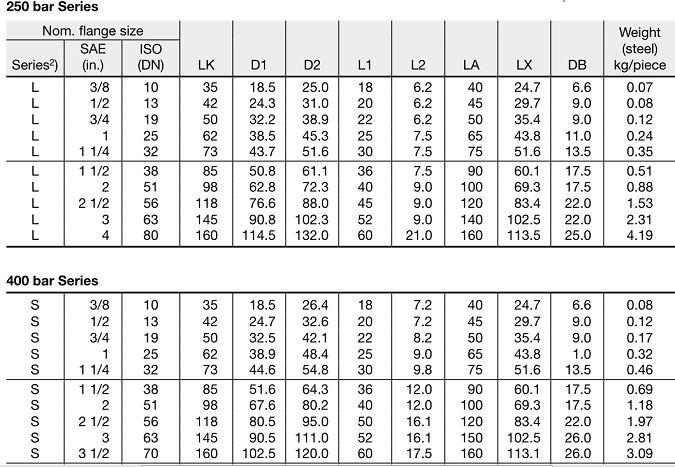

2.角フランジ・相手フランジアダプタ（突合せ溶接）SFCA-DN
3.角フランジ継手突合せ溶接SFC-DN
