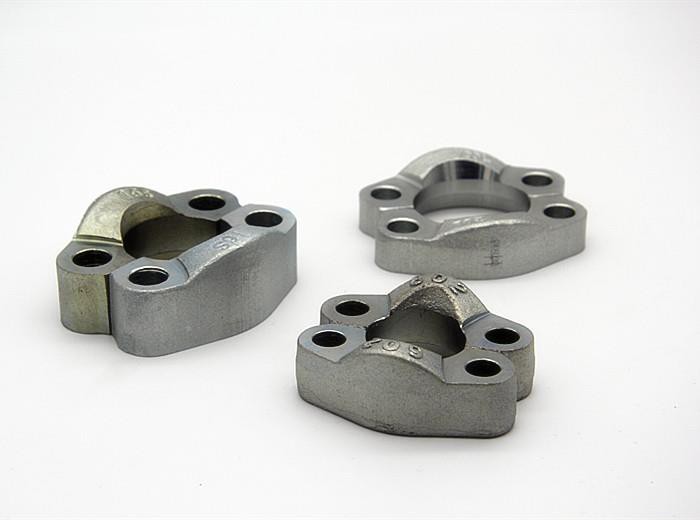

1.分割フランジキットの定義、分割フランジはSAE J518によると4つのブロット分割フランジの半分が定義され、BS ISO 6162-1 / 2：2012バージョンにも対応します。 1つのキットには、4つのしみ、4つのワッシャ、Oリング、および2対の2ボルト分割フランジの半分（クランプ）が含まれています。 これらはフランジ付きホースエンドまたはフランジ付きアダプタと組み合わせて使用します。
下記のように2つの一連の働く圧力：
● SAE J618コード61およびISO 6162-1は、3,5 MPa（35 bar）〜35 MPa（350 bar）、DN 13〜DN 127の圧力で使用するフランジコネクタ、ポートおよび取り付け面を定義しています。
● SAE J618コード62およびISO 6162-2は、42 MPa（420 bar）、DN 13〜DN 76の圧力で使用するためのフランジコネクタ、ポートおよび取り付け面を定義しています。
3. SAEスプリットフランジアセンブリの方法は、フランジ付きヘッド、スプリットフランジクランプ（FCSおよびFCSM）またはワンピースフランジクランプ（FCおよびFCM）、4つに適用可能なポートおよび取り付け面を組み立てることによる4ブロットポート接続ですスクリュー、スプリット、ワンピースフランジクランプタイプのチューブコネクタとホース継手。
1）オプションの形状2）Oリングシール3）ワンピースフランジクランプ4）フランジ付きヘッド5）ブロットネジ（d3）6）硬化ワッシャ7）アダプタ、ポンプなどのポートの面
4.ワンピースフランジアセンブリ技術のメトリックブロットネジ：
分割フランジアセンブリ技術情報のためのインチブロットネジ
● ISO 261およびISO 724に準拠したメートル粗ピッチねじ。ISO263およびISO 725に準拠したインチ粗ピッチねじ（ねじの場合はUNC-2A、ポートねじの場合はUNC-2B）。
● ねじの長さは鋼鉄に対して計算されます。 他の材料を使用すると、ねじの長さが異なります。
● 潤滑トルクを使用する場合、これらのトルク値はあくまで目安です。摩擦係数は0.17です。 正味締め付けトルクは、潤滑、コーティング、表面仕上げなど、さまざまな要因によって異なります。
5. ISO 6162に準拠したフランジ接続部を組み立てるためのワッシャーの硬化
硬化ワッシャの使用をお勧めします。 ただし、ISO 6162-2の旧版に準拠したフランジ接続では、このタイプのワッシャーの使用に対応できない場合があります。 ワッシャーを使用する場合は、ISO 7089（HV 300）タイプAに準拠し、対応するねじに合わせたサイズにする必要があります。 タイプ2のネジを使用する場合は、ANSI / ASME B18.22.1、タイプBナローシリーズHV 300に準拠した平座金を使用できます。
6. ISO 3601-1に準拠したOリング指定コードおよび寸法
ISO 6162-2で使用されているOリングの指定コードと寸法（参考用）
7. ISO 6162に準拠したフランジ接続部の組み立て用レンチサイズ
ISO 6162-1
ISO 6162-2
