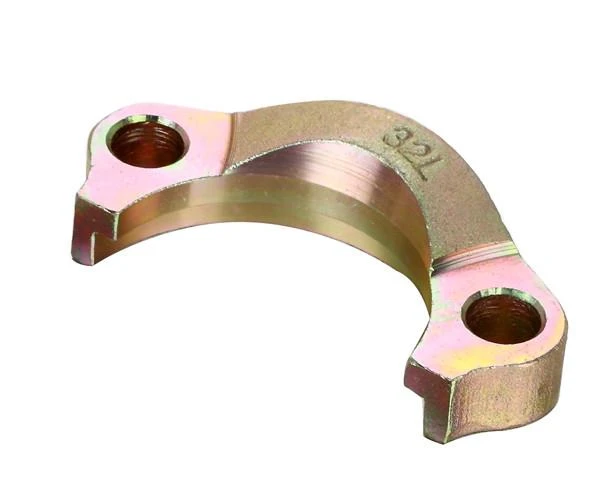

分割フランジクランプ

分割フランジクランプの定義、SAE J518は4つのブロット分割フランジの半分を定義し、BS ISO 6162-1 / 2：2012バージョンにも等しく、それは油圧フランジ付きチューブ、パイプ、ホース接続です。クランプによるフランジ接続スプリットフランジとワンピースフランジクランプの2種類があります。

お問い合わせを送る

今すぐチャット

説明

1.分割フランジクランプの定義、SAE J518は4つのブロット分割フランジの半分を定義し、BS ISO 6162-1 / 2：2012バージョンにも等しく、それは油圧フランジ付きチューブ、パイプ、ホース接続です。クランプによるフランジ接続スプリットフランジとワンピースフランジクランプの2種類があります。

SAE J618コード61およびISO 6162-1は、3,5 MPa（35 bar）〜35 MPa（350 bar）、DN 13〜DN 127の圧力で使用するフランジコネクタ、ポートおよび取り付け面を定義しています。

SAE J618コード62およびISO 6162-2は、42 MPa（420 bar）、DN 13〜DN 76の圧力で使用するためのフランジコネクタ、ポートおよび取り付け面を定義しています。

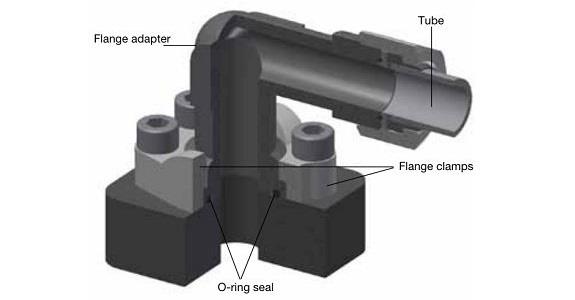

2. SAEスプリットフランジクランプアセンブリの方法は、フランジ付きヘッド、スプリットフランジクランプ（FCSおよびFCSM）またはワンピースフランジクランプ（FCおよびFCM）、ポートおよび取り付け面を組み立てることによる4ブロットポート接続です。 4ネジ、分割およびワンピースフランジクランプタイプのチューブコネクタとホース継手。
