DINフィッティングスイベル

24°DKOスイベルコネクタはDIN 3861 / DIN EN ISO 8434-4規格に準拠しており、この端には継手本体、ナット、Oリング、およびスラストワイヤ（アセンブリ）が含まれています。使用方法は2種類あります。1つは24°溶接コーン型ニップル（組み立てにはナットとOリングが必要です）、もう1つは継手本体、ナット、Oリング、およびスラストワイヤーで組み立てられるスイベル型コネクターです。

お問い合わせを送る

今すぐチャット

説明

1.定義： 24°DKO回転コネクタはDIN 3861 / DIN EN ISO 8434-4規格に準拠しており、この端部には継手本体、ナット、Oリングおよびスラストワイヤ（アセンブリ）が含まれます。使用方法は2種類あります。1つは24°溶接コーン型ニップル（組み立てにはナットとOリングが必要です）、もう1つは継手本体、ナット、Oリング、およびスラストワイヤーで組み立てられるスイベル型コネクターです。

2.接続方法： 24°DKOスイベルコネクタメスはオス接続DIN 3861 / ISO 8434-1に適合します。

3. DKOスイベルコネクタ技術の機能

●Oリングと金属コーンによる二重シール

●振動状況に対するこの接続の長持ちするシール

●少ないメンテナンスで高い費用対効果、組み立てが簡単。

4. 24°DKOスイベルコネクタのサイズ（DIN 3865 / DIN EN ISO 8434-4）

1. DINチューブ継手ストレートスイベルアダプター

DIN 24°コーン/ 24°DKOスイベルコネクタ2C 2C-RNシリーズ

パート番号	糸		チューブ外径		寸法					MPa
パート番号	E	F	D1	D2	l1	L1	S1	S2	S3	MPa
2C-12-14	M12X1.5	M14X1.5	6	8	23.5	38	12年	14年	17年	31.5L
2C-12-16	M12X1.5	M16X1.5	6	10年	25年	40	14年	14年	19年
2C-14-16	M14X1.5	M16X1.5	8	10年	25年	40	14年	17年	19年
2C-12-18	M12X1.5	M18X1.5	6	12年	25年	40	17年	14年	22
2C-14-18	M14X1.5	M18X1.5	8	12年	25年	40	17年	17年	22
2C-16-18	M16X1.5	M18X1.5	10年	12年	26	41	17年	19年	22
2C-12-22	M12X1.5	M22X1.5	6	15年	28.5	43	19年	14年	27年
2C-14-22	M14X1.5	M22X1.5	8	15年	28.5	43	19年	17年	27年
2C-16-22	M16X1.5	M22X1.5	10年	15年	29.5	44	19年	19年	27年
2C-18-22	M18X1.5	M22X1.5	12年	15年	29.5	44	19年	22	27年
2C-12-26	M12X1.5	M26X1.5	6	18年	28年	43	24	14年	32
2C-22-26	M22X1.5	M26X1.5	15年	18年	30	45	24	27年	32
2C-12-30	M12X1.5	M30X2	6	22	32	47	27年	14年	36	16L
2C-14-30	M14X1.5	M30X2	8	22	32	47	27年	17年	36
2C-16-30	M16X1.5	M30X2	10年	22	33	48	27年	19年	36
2C-18-30	M18X1.5	M30X2	12年	22	33	48	27年	22	36
2C-22-30	M22X1.5	M30X2	15年	22	34	49	27年	27年	36
2C-26-30	M26X1.5	M30X2	18年	22	33.5	50	27年	32	36
2C-12-36	M12X1.5	M36X2	6	28年	34	49	36	14年	41
2C-14-36	M14X1.5	M36X2	8	28年	34	49	36	17年	41
2C-16-36	M16X1.5	M36X2	10年	28年	35	50	36	19年	41
2C-18-36	M18X1.5	M36X2	12年	28年	35	50	36	22	41
2C-22-36	M22X1.5	M36X2	15年	28年	36	51	36	27年	41
2C-26-36	M26X1.5	M36X2	18年	28年	35.5	52	36	32	41
2C-30-36	M30X2	M36X2	22	28年	37.5	54	36	36	41
2C-12-45	M12X1.5	M45X2	6	35	37	52	41	14年	50
2C-14-45	M14X1.5	M45X2	8	35	37	52	41	17年	50
2C-16-45	M16X1.5	M45X2	10年	35	38	53	41	19年	50
2C-18-45	M18X1.5	M45X2	12年	35	38	53	41	22	50
2C-22-45	M22X1.5	M45X2	15年	35	39	54	41	27年	50
2C-26-45	M26X1.5	M45X2	18年	35	38.5	55	41	32	50
2C-30-45	M30X2	M45X2	22	35	40.5	57	41	36	50
2C-36-45	M36X2	M45X2	28年	35	40.5	57	41	41	50
2C-12-52	M12X1.5	M52X2	6	42	40.5	55	50	14年	60
2C-14-52	M14X1.5	M52X2	8	42	40.5	55	50	17年	60
2C-16-52	M16X1.5	M52X2	10年	42	41.5	56	50	19年	60
2C-18-52	M18X1.5	M52X2	12年	42	41.5	56	50	22	60
2C-22-52	M22X1.5	M52X2	15年	42	42.5	58	50	27年	60
2C-26-52	M26X1.5	M52X2	18年	42	42	58	50	32	60
2C-30-52	M30X2	M52X2	22	42	44	60	50	36	60
2C-36-52	M36X2	M52X2	28年	42	44	61	50	41	60
2C-45-52	M45X2	M52X2	35	42	43	65	50	50	60
注：あなたが切断リングとナットで完全なセットでアダプターを注文することに興味があるならば、それが我々の部品番号の後に接尾辞「RN」を挿入することが必要です。またはその例2C-30-52RN。

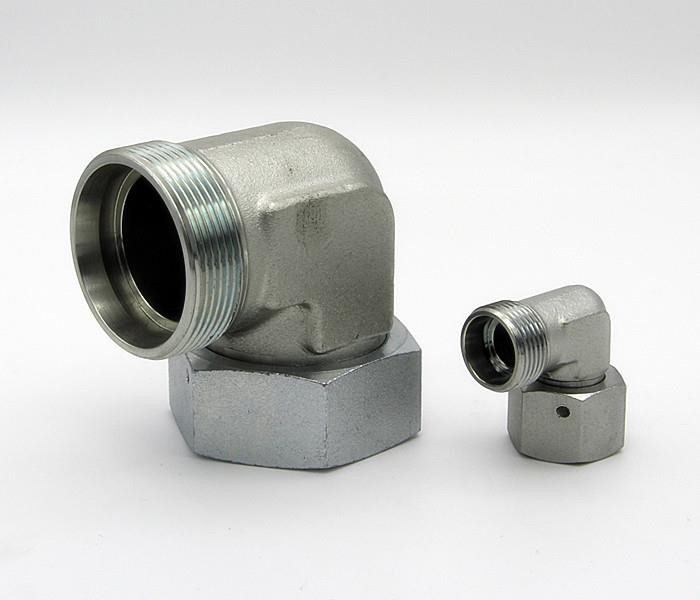

2. DINチューブ継手エルボスイベルアダプタ

DIN 24°コーン/ 24°DKOスイベルコネクタ2C9 2C9-RNシリーズ

パート番号	糸		チューブ外径		寸法						MPa
パート番号	E	F	D1	D2	l1	L1	L2	S1	S2	S3	MPa
2C9-12	M12X1.5	M12X1.5	6	6	12年	27年	26	12年	14年	14年	25L
2C9-14	M14X1.5	M14X1.5	8	8	14年	29年	27.5	12年	17年	17年
2C9-16	M16X1.5	M16X1.5	10年	10年	15年	30	29年	14年	19年	19年
2C9-18	M18X1.5	M18X1.5	12年	12年	17年	32	29.5	17年	22	22
2C9-22	M22X1.5	M22X1.5	15年	15年	21	36	32.5	19年	27年	27年
2C9-26	M26X1.5	M26X1.5	18年	18年	23.5	40	35.5	24	32	32
2C9-30	M30X2	M30X2	22	22	27.5	44	38.5	27年	36	36	16L
2C9-36	M36X2	M36X2	28年	28年	30.5	47	41.5	36	41	41
2C9-45	M45X2	M45X2	35	35	34.5	56	51	41	50	50
2C9-52	M52X2	M52X2	42	42	40	63	56	50	60	60
2D9-14	M14X1.5	M14X1.5	6	6	16	31	27年	12年	17年	17年	63S
2D9-16	M16X1.5	M16X1.5	8	8	17年	32	27.5	14年	19年	19年
2D9-18	M18X1.5	M18X1.5	10年	10年	17.5	34	30	17年	22	22
2D9-20	M20X1.5	M20X1.5	12年	12年	21.5	38	31	17年	24	24
2D9-22	M22X1.5	M22X1.5	14年	14年	22	40	35	19年	27年	27年
2D9-24	M24X1.5	M24X1.5	16	16	24.5	43	36.5	24	30	30	40S
2D9-30	M30X2	M30X2	20	20	26.5	48	44.5	27年	36	36
2D9-36	M36X2	M36X2	25年	25年	30	54	50	36	46	46
2D9-42	M42X2	M42X2	30	30	35.5	62	55	41	50	50
2D9-52	M52X2	M52X2	38	38	41	72	63	50	60	60	31.5S
注：あなたが切断リングとナットで完全なセットでアダプターを注文することに興味があるならば、それが我々の部品番号の後に接尾辞「RN」を挿入することが必要です。例えば2C9-30RNです。

3. DINチューブ継手ブランチティースイベルアダプター

DIN 24°コーン/ 24°DKO回転コネクタ/ DIN 24°コーンBC / BD BC / BD-RNシリーズ

パート番号	糸		チューブ外径		寸法						MPa
パート番号	例えば	F	D1、D3	D2	l1、l3	L1、L3	L2	S1	S2、S4	S3	MPa
BC-12	M12X1.5	M12X1.5	6	6	12年	27年	26	12年	14年	14年	31.5L
BC-14	M14X1.5	M14X1.5	8	8	14年	29年	27.5	12年	17年	17年
BC-16	M16X1.5	M16X1.5	10年	10年	15年	30	29年	14年	19年	19年
BC-18	M18X1.5	M18X1.5	12年	12年	17年	32	29.5	17年	22	22
BC-22	M22X1.5	M22X1.5	15年	15年	21	36	32.5	19年	27年	27年
BC-26	M26X1.5	M26X1.5	18年	18年	23.5	40	35.5	24	32	32
BC-30	M30X2	M30X2	22	22	27.5	44	38.5	27年	36	36	16L
BC-36	M36X2	M36X2	28年	28年	30.5	47	41.5	36	41	41
BC-45	M45X2	M45X2	35	35	34.5	56	51	41	50	50
BC-52	M52X2	M52X2	42	42	40	63	56	50	60	60
BD-14	M14X1.5	M14X1.5	6	6	16	31	27年	12年	17年	17年	63S
BD-16	M16X1.5	M16X1.5	8	8	17年	32	27.5	14年	19年	19年
BD-18	M18X1.5	M18X1.5	10年	10年	17.5	34	30	17年	22	22
BD-20	M20X1.5	M20X1.5	12年	12年	21.5	38	31	17年	24	24
BD-22	M22X1.5	M22X1.5	14年	14年	22	40	35	19年	27年	27年
BD-24	M24X1.5	M24X1.5	16	16	24.5	43	36.5	24	30	30	40S
BD-30	M30X2	M30X2	20	20	26.5	48	44.5	27年	36	36
BD-36	M36X2	M36X2	25年	25年	30	54	50	36	46	46
BD-42	M42X2	M42X2	30	30	35.5	62	55	41	50	50
BD-52	M52X2	M52X2	38	38	41	72	63	50	60	60	31.5S
注：あなたが切断リングとナットで完全なセットでアダプターを注文することに興味があるならば、それは我々の部品番号の後に接尾辞「RN」を挿入することが必要です。例えばBC-30RNです。

4. DINチューブ継手ランティースイベルアダプター

DIN 24°コーン/ DIN 24°コーン/ 24°DKOスイベルコネクタCC / CD CC / CD-RNシリーズ

パート番号	糸		チューブ外径		寸法						MPa
パート番号	E、F	G	D1、D2	D3	l1、l2	L1、L2	L3	S1	S2、S3	S4	MPa
CC-12	M12X1.5	M12X1.5	6	6	12年	27年	26	12年	14年	14年	31.5L
CC-14	M14X1.5	M14X1.5	8	8	14年	29年	27.5	12年	17年	17年
CC-16	M16X1.5	M16X1.5	10年	10年	15年	30	29年	14年	19年	19年
CC-18	M18X1.5	M18X1.5	12年	12年	17年	32	29.5	17年	22	22
CC-22	M22X1.5	M22X1.5	15年	15年	21	36	32.5	19年	27年	27年
CC-26	M26X1.5	M26X1.5	18年	18年	23.5	40	35.5	24	32	32
CC-30	M30X2	M30X2	22	22	27.5	44	38.5	27年	36	36	16L
CC-36	M36X2	M36X2	28年	28年	30.5	47	41.5	36	41	41
CC-45	M45X2	M45X2	35	35	34.5	56	51	41	50	50
CC-52	M52X2	M52X2	42	42	40	63	56	50	60	60
CD-14	M14X1.5	M14X1.5	6	6	16	31	27年	12年	17年	17年	63S
CD-16	M16X1.5	M16X1.5	8	8	17年	32	27.5	14年	19年	19年
CD-18	M18X1.5	M18X1.5	10年	10年	17.5	34	30	17年	22	22
CD-20	M20X1.5	M20X1.5	12年	12年	21.5	38	31	17年	24	24
CD-22	M22X1.5	M22X1.5	14年	14年	22	40	35	19年	27年	27年
CD-24	M24X1.5	M24X1.5	16	16	24.5	43	36.5	24	30	30	40S
CD-30	M30X2	M30X2	20	20	26.5	48	44.5	27年	36	36
CD-36	M36X2	M36X2	25年	25年	30	54	50	36	46	46
CD-42	M42X2	M42X2	30	30	35.5	62	55	41	50	50
CD-52	M52X2	M52X2	38	38	41	72	63	50	60	60	31.5S
注：あなたが切断リングとナットで完全なセットでアダプターを注文することに興味があるならば、それが我々の部品番号の後に接尾辞「RN」を挿入することが必要です。例えばCC-30RNです。

5. DINチューブ継手ストレート回転ユニオンアダプター

DIN 24°DKOスイベル/ DIN 24°DKOスイベル3C / 3Dシリーズ

パート番号	糸	チューブ外径	寸法			MPa
パート番号	E、F	D1、D2	L1	L2	S1、S2	MPa
3C-12	M12X1.5	6	33	32	14年	31.5L
3C-14	M14X1.5	8	33	32	17年
3C-16	M16X1.5	10年	34	33	19年
3C-18	M18X1.5	12年	34	33	22
3C-22	M22X1.5	15年	39	38	27年
3C-26	M26X1.5	18年	41	39	32
3C-30	M30X2	22	44	42	36	16L
3C-36	M36X2	28年	48	46	46
3C-45	M45X2	35	52	48	50
3C-52	M52X2	42	57	52	60
3D-14	M14X1.5	6	33	32	17年	63S
3D-16	M16X1.5	8	34	33	19年
3D-18	M18X1.5	10年	35	33	22
3D-20	M20X1.5	12年	38	36	24
3D-22	M22X1.5	14年	41	39	27年
3D-24	M24X1.5	16	42	39	30	40S
3D-30	M30X2	20	48	44	36
3D-36	M36X2	25年	53	46	46
3D-42	M42X2	30	62	52	50
3D-52	M52X2	38	67	52	60	31.5S

6. DINチューブ継手ストレートスイベルBSP EDアダプター

オスBSPPスタブISO 1179-2 EDシール/ DIN 24°DKOスイベル2BC / 2DC-WDシリーズ

パート番号	糸		チューブ外径	寸法				MPa
パート番号	E	F	D1	A	L1	S1	S2	MPa
2BC-02-12WD	G1 / 8 "×28	M12X1.5	6	8	24.5	14年	14年	31.5L
2BC-04-14WD	G1 / 4 "×19	M14X1.5	8	12年	29.5	19年	17年
2BC-04-16WD	G1 / 4 "×19	M16X1.5	10年	12年	27.5	19年	19年
2BC-06-18WD	G3 / 8 "×19	M18X1.5	12年	12年	34	22	22
2BC-08-22WD	G1 / 2 "×14	M22X1.5	15年	14年	32	27年	27年
2BC-08-26WD	G1 / 2 "×14	M26X1.5	18年	14年	31.5	27年	32
2BC-12-30WD	G3 / 4 "×14	M30X2	22	16	32.5	32	36	16L
2BC-16-36WD	G1 "×11	M36X2	28年	18年	35	41	41
2BC-20-45WD	G1.1 / 4 "X11	M45X2	35	20	42.5	50	50
2BC-24-52WD	G1.1 / 2 "X11	M52X2	42	22	46.5	55	60
2BD-04-14WD	G1 / 4 "×19	M14X1.5	6	12年	27年	19年	17年	63S
2BD-04-16WD	G1 / 4 "×19	M16X1.5	8	12年	29.5	19年	19年
2BD-06-18WD	G3 / 8 "×19	M18X1.5	10年	12年	32	22	22
2BD-06-20WD	G3 / 8 "×19	M20X1.5	12年	12年	34	22	24
2BD-08-22WD	G1 / 2 "×14	M22X1.5	14年	14年	36.5	27年	27年
2BD-08-24WD	G1 / 2 "×14	M24X1.5	16	14年	37	27年	30	40S
2BD-12-30WD	G3 / 4 "×14	M30X2	20	16	43	32	36
2BD-16-36WD	G1 "×11	M36X2	25年	18年	48	41	46
2BD-20-42WD	G1.1 / 4 "X11	M42X2	30	20	51	50	50
2BD-24-52WD	G1.1 / 2 "X11	M52X2	38	22	60	55	60	31.5S

7. DINチューブ継手ストレートスイベルメトリックEDアダプター

オスメトリックスタブISO 9974-2 EDシール/ DIN 24°DKOスイベル2MC / 2MD-WDシリーズ

パート番号	糸		チューブ外径	寸法				MPa
パート番号	E	F	D1	A	L1	S1	S2	MPa
2MC-10-12WD	M10X1	M12X1.5	6	8	24.5	14年	14年	31.5L
2MC-12-14WD	M12X1.5	M14X1.5	8	12年	26.5	17年	17年
2MC-14-16WD	M14X1.5	M16X1.5	10年	12年	27.5	19年	19年
2MC-16-18WD	M16X1.5	M18X1.5	12年	12年	30.5	22	22
2MC-18-22WD	M18X1.5	M22X1.5	15年	12年	31.5	24	27年
2MC-22-26WD	M22X1.5	M26X1.5	18年	14年	31.5	27年	32
2MC-26-30WD	M26X1.5	M30X2	22	16	32.5	32	36	16L
2MC-33-36WD	M33X2	M36X2	28年	18年	35	41	41
2MC-42-45WD	M42X2	M45X2	35	20	42.5	50	50
2MC-48-52WD	M48X2	M52X2	42	22	46.5	55	60
2MD-12-14WD	M12X1.5	M14X1.5	6	12年	27年	17年	17年	63S
2MD-14-16WD	M14X1.5	M16X1.5	8	12年	29.5	19年	19年
2MD-16-18WD	M16X1.5	M18X1.5	10年	12年	32	22	22
2MD-18-20WD	M18X1.5	M20X1.5	12年	12年	34	24	24
2MD-20-22WD	M20X1.5	M22X1.5	14年	14年	36.5	27年	27年
2MD-22-24WD	M22X1.5	M24X1.5	16	14年	37	27年	30	40S
2MD-27-30WD	M27X2	M30X2	20	16	43	32	36
2MD-33-36WD	M33X2	M36X2	25年	18年	48	41	46
2MD-42-42WD	M42X2	M42X2	30	20	51	50	50
2MD-48-52WD	M48X2	M52X2	38	22	60	55	60	31.5S

8. DINチューブ継手ストレートスイベル溶接アダプター

溶接端/ DIN 24°DKOスイベル2WC / 2WDシリーズ

パート番号	糸	チューブサイズ	寸法				MPa
パート番号	F	D1xt	L	D0	D2	S2	MPa
2WC-6X1.5	M12X1.5	6×1.5	30	2.5	6	14年	25L
2WC-8X2.0	M14X1.5	8X2.0	30	4	8	17年
2WC-10X2.0	M16X1.5	10X2.0	31	6	10年	19年
2WC-12X2.0	M18X1.5	12X2.0	31	7.5	12年	22
2WC-15X2.0	M22X1.5	15X2.0	35	10年	15年	27年
2WC-18X2.0	M26X1.5	18X2.0	35	13年	18年	32
2WC-22X2.0	M30X2	22X2.0	35	17年	22	36	16L
2WC-28X2.5	M36X2	28×2.5	41	23	28年	41
2WC-35X3.0	M45X2	35X3.0	48	29年	35	50
2WC-42X3.0	M52X2	42X3.0	50.5	36	42	60
2WD-6X1.5	M14X1.5	6×1.5	28.5	2.5	6	17年	63S
2WD-8X2.0	M16X1.5	8X2.0	29年	4	8	19年
2WD-10X1.0	M18X1.5	10X1.0	32	6.5	10年	22
2WD-10X1.5	M18X1.5	10×1.5	32	6.5	10年	22
2WD-10X2.0	M18X1.5	10X2.0	32	6	10年	22
2WD-12X1.5	M20X1.5	12×1.5	32.5	8	12年	27年
2WD-12X2.0	M20X1.5	12X2.0	32.5	8	12年	27年
2WD-12X2.5	M20X1.5	12×2.5	32.5	7	12年	27年
2WD-16X1.5	M24X1.5	16×1.5	39	13年	16	30	40S
2WD-16X2.0	M24X1.5	16X2.0	39	12年	16	30
2WD-16X2.5	M24X1.5	16×2.5	39	11	16	30
2WD-16X3.0	M24X1.5	16X3.0	39	10年	16	30
2WD-20X2.0	M30X2	20X2.0	43	15年	20	36
2WD-20X2.5	M30X2	20×2.5	43	15年	20	36
2WD-20X3.0	M30X2	20X3.0	43	14年	20	36
2WD-20X4.0	M30X2	20X4.0	43	12年	20	36
2WD-25X2.5	M36X2	25×2.5	50	20	25年	46
2WD-25X3.0	M36X2	25X3.0	50	19年	25年	46
2WD-25X4.0	M36X2	25X4.0	50	17年	25年	46
2WD-25X5.0	M36X2	25X5.0	50	15年	25年	46
2WD-30X3.0	M42X2	30X3.0	52	24	30	50	25S
2WD-30X4.0	M42X2	30X4.0	52	22	30	50
2WD-30X5.0	M42X2	30X5.0	52	20	30	50
2WD-30X6.0	M42X2	30X6.0	52	18年	30	50
2WD-38X4.0	M52X2	38X4.0	56.5	30	38	60
2WD-38X5.0	M52X2	38X5.0	56.5	28年	38	60
2WD-38X6.0	M52X2	38X6.0	56.5	26	38	60
2WD-38X7.0	M52X2	38X7.0	56.5	24	38	60
