説明

1.定義： DIN 24°円錐形の関係はDIN 3861 / ISO 8434-1次元の標準に従って、それはドイツDIN（DEUTSCHE INDUSTRIAL NORME）のタイプです。ユニオンタイプはすべてのチューブの端のサイズがチューブからチューブへのDIN 3861に必要な24度円錐と同じであることを必要とします。

2. DINの油圧付属品の関係の方法、メートルの男性に24°の座席があり、図表として示す2種類の女性（ナット+切削リングバイトフェルール+パイプおよびDKOスイベル）と合うでしょう：

次の通りDINの管付属品の3.利点：

●農業用、油圧機器用、潤滑油用およびカップリングシステム用の高圧油圧作動油の様々なサービスのもとでの漏れのない良好なシール接続。

●再利用が容易で、メンテナンスを容易にするために管継手を何度も再組み立てすることができます。

●世界的に人気のある、一口タイプのデザインはヨーロッパや中国で特に世界的に受け入れられており、メートル管のための最も人気のある継手。

4.材料、表面、透明度などの規格

●材質：炭素鋼継手 - GB / T 699-2015材質番号。ステンレス鋼製継手GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2真鍮製継手GB / T 5231-2012 HPb59-1。

●表面仕上げ - スチールフィッティング規格は、DIN 267 part 9またはDIN 5094に準拠した、亜鉛メッキのクローム6フリー表面保護手順です。

●油圧作動油の動力、部品や部品の清浄度、ISO 18413に準拠した汚染物質の収集、分析、およびデータ報告に関する検査文書と原則。

5. 24°コーンエンドの寸法（DIN 3865 / ISO 8434-1）

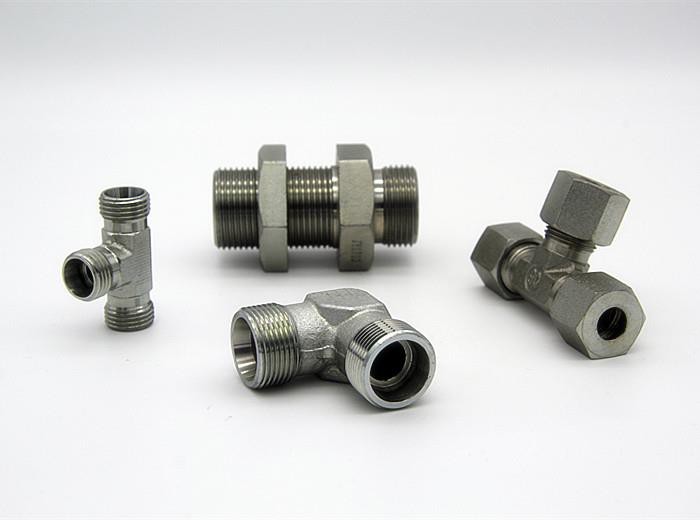

6. DIN 24°の管付属品およびアダプターの性能機能

●形は45°、90°、まっすぐ、ティーおよび十字で利用できる。

●DIN継手アダプタ、ホースアセンブリ、メトリックおよびインチチューブへのチューブ接続システム。

●使用圧力シリーズはLL / L / Sシリーズです。

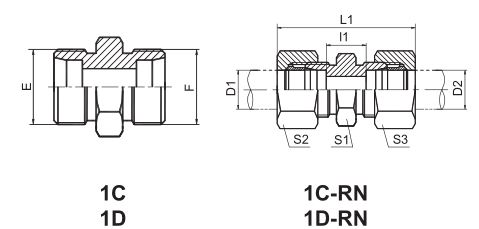

1.ストレート油圧継手ユニオン1C / 1Dシリーズ

DIN 24°コーン/ DIN 24°コーン

パート番号	糸		チューブ外径		寸法					MPa
パート番号	E	F	D1	D2	l1	L1	S1	S2	S3	MPa
1C-12	M12X1.5	M12X1.5	6	6	10年	39	12年	14年	14年	31.5L
1C-14	M14X1.5	M14X1.5	8	8	11	40	14年	17年	17年
1C-16	M16X1.5	M16X1.5	10年	10年	13年	42	17年	19年	19年
1C-18	M18X1.5	M18X1.5	12年	12年	14年	43	19年	22	22
1C-22	M22X1.5	M22X1.5	15年	15年	16	46	24	27年	27年
1C-26	M26X1.5	M26X1.5	18年	18年	16	48	27年	32	32
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16L
1C-36	M36X2	M36X2	28年	28年	21	54	41	41	41
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14年	17年	17年	63S
1D-16	M16X1.5	M16X1.5	8	8	18年	47	17年	19年	19年
1D-18	M18X1.5	M18X1.5	10年	10年	17年	49	19年	22	22
1D-20	M20X1.5	M20X1.5	12年	12年	19年	51	22	24	24
1D-22	M22X1.5	M22X1.5	14年	14年	22	57	24	27年	27年
1D-24	M24X1.5	M24X1.5	16	16	21	57	27年	30	30	40S
1D-30	M30X2	M30X2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25年	25年	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27年	80	46	50	50
1D-52	M52X2	M52X2	38	38	29年	90	55	60	60	31.5S
注：あなたが切断リングとナットで完全なセットでアダプターを注文することに興味があるならば、それが我々の部品番号の後に接尾辞「RN」を挿入することが必要です。例えば1C9-30RNです。

2.エルボユニオン油圧継手1C9 / 1D9シリーズ

DIN 24°コーン/ DIN 24°コーン

パート番号	糸		チューブ外径		寸法				MPa
パート番号	E	F	D1	D2	l1、l2	L1、L2	S1	S2、S3	MPa
1C9-12	M12X1.5	M12X1.5	6	6	12年	27年	12年	14年	31.5L
1C9〜14	M14X1.5	M14X1.5	8	8	14年	29年	12年	17年
1C9-16	M16X1.5	M16X1.5	10年	10年	15年	30	14年	19年
1C9-18	M18X1.5	M18X1.5	12年	12年	17年	32	17年	22
1C9-22	M22X1.5	M22X1.5	15年	15年	21	36	19年	27年
1C9-26	M26X1.5	M26X1.5	18年	18年	23.5	40	24	32
1C9-30	M30X2	M30X2	22	22	27.5	44	27年	36	16L
1C9-36	M36X2	M36X2	28年	28年	30.5	47	36	41
1C9-45	M45X2	M45X2	35	35	34.5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9〜14	M14X1.5	M14X1.5	6	6	16	31	12年	17年	63S
1D9-16	M16X1.5	M16X1.5	8	8	17年	32	14年	19年
1D9-18	M18X1.5	M18X1.5	10年	10年	17.5	34	17年	22
1D9〜20	M20X1.5	M20X1.5	12年	12年	21.5	38	17年	24
1D9-22	M22X1.5	M22X1.5	14年	14年	22	40	19年	27年
1D9-24	M24X1.5	M24X1.5	16	16	24.5	43	24	30	40S
1D9-30	M30X2	M30X2	20	20	26.5	48	27年	36
1D9-36	M36X2	M36X2	25年	25年	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35.5	62	41	50	31.5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31.5S
注：あなたが切断リングとナットで完全なセットでアダプターを注文することに興味があるならば、それが我々の部品番号の後に接尾辞「RN」を挿入することが必要です。例えば1C9-30RNです。

3.ティー油圧継手ユニオンAC / ADシリーズ

DIN 24°コーン/ DIN 24°コーン/ DIN 24°コーン

パート番号	糸	チューブ外径	寸法				MPa
パート番号	E、F、G	D1、D2、D3	l 1、l 2、l 3	L1、L2、L3	S1	S2、S3、S4	MPa
AC-08	M8X1	4	11	21	9	10年	10LL
AC-10	M10X1	5	9.5	21	9	12年
AC-10LL	M10X1	6	9.5	21	9	12年
AC-12LL	M12X1	8	11.5	23	12年	14年
AC-12	M12X1.5	6	12年	27年	12年	14年	25L
AC-14	M14X1.5	8	14年	29年	12年	17年
AC-16	M16X1.5	10年	15年	30	14年	19年
AC-18	M18X1.5	12年	17年	32	17年	22
AC-22	M22X1.5	15年	21	36	19年	27年
AC-26	M26X1.5	18年	23.5	40	24	32
AC-30	M30X2	22	27.5	44	27年	36	16L
AC-36	M36X2	28年	30.5	47	36	41
AC-45	M45X2	35	34.5	56	41	50
AC-52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12年	17年	63S
AD-16	M16X1.5	8	17年	32	14年	19年
AD-18	M18X1.5	10年	17.5	34	17年	22
AD-20	M20X1.5	12年	21.5	38	17年	24
AD-22	M22X1.5	14年	22	40	19年	27年
AD-24	M24X1.5	16	24.5	43	24	30	40S
AD-30	M30X2	20	26.5	48	27年	36
AD-36	M36X2	25年	30	54	36	46
AD-42	M42X2	30	35.5	62	41	50
AD-52	M52X2	38	41	72	50	60	31.5S
注：あなたが切断リングとナットで完全なセットでアダプターを注文することに興味があるならば、それが我々の部品番号の後に接尾辞「RN」を挿入することが必要です。例えばAC-22RNです。

4.クロス油圧継手ユニオンXC / XDシリーズ

DIN 24°コーン/ DIN 24°コーン/ DIN 24°コーン

パート番号	糸	チューブ外径	寸法				MPa
パート番号	E、F、G、H	D1、D2、D3、D4	l1	L1	S1	S2	MPa
XC-12	M12X1.5	6	12年	27年	12年	14年	31.5L
XC-14	M14X1.5	8	14年	29年	12年	17年
XC-16	M16X1.5	10年	15年	30	14年	19年
XC-18	M18X1.5	12年	17年	32	17年	22
XC-22	M22X1.5	15年	21	36	19年	27年
XC-26	M26X1.5	18年	23.5	40	24	32
XC-30	M30X2	22	27.5	44	27年	36	16L
XC-36	M36X2	28年	30.5	47	36	41
XC-45	M45X2	35	34.5	56	41	50
XC-52	M52X2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12年	17年	63S
XD-16	M16X1.5	8	17年	32	14年	19年
XD-18	M18X1.5	10年	17.5	34	17年	22
XD-20	M20X1.5	12年	21.5	38	17年	24
XD-22	M22X1.5	14年	22	40	19年	27年
XD-24	M24X1.5	16	24.5	43	24	30	40S
XD-30	M30X2	20	26.5	48	27年	36
XD-36	M36X2	25年	30	54	36	46
XD-42	M42X2	30	35.5	62	41	50
XD-52	M52X2	38	41	72	50	60	31.5S
注：あなたが切断リングとナットで完全なセットでアダプターを注文することに興味があるならば、それが我々の部品番号の後に接尾辞「RN」を挿入することが必要です。例えばXC-30RNです。

5.まっすぐな隔壁の油圧付属品連合6C / 6D

DIN 24°コーン/ DIN 24°コーン

パート番号	糸		チューブ外径		寸法							MPa
パート番号	E	F	D1	D2	l1	L2	L1	L2	S1	S2、S3	S4	MPa
6C-12	M12X1.5	M12X1.5	6	6	7	27年	22	42	17年	14年	17年	31.5L
6C-14	M14X1.5	M14X1.5	8	8	8	27年	23	42	19年	17年	19年
6C-16	M16X1.5	M16X1.5	10年	10年	10年	28年	25年	43	22	19年	22
6C-18	M18X1.5	M18X1.5	12年	12年	10年	29年	25年	44	24	22	24
6C-22	M22X1.5	M22X1.5	15年	15年	12年	31	27年	46	27年	27年	30
6C-26	M26X1.5	M26X1.5	18年	18年	13.5	32.5	30	49	32	32	36
6C-30	M30X2	M30X2	22	22	16.5	34.5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28年	28年	18.5	35.5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18.5	36.5	40	58	50	50	55
6C-52	M52X2	M52X2	42	42	19年	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12年	29年	27年	44	19年	17年	19年	63S
6D-16	M16X1.5	M16X1.5	8	8	13年	29年	28年	44	22	19年	22
6D-18	M18X1.5	M18X1.5	10年	10年	14.5	29.5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12年	12年	14.5	30.5	31	47	27年	24	27年
6D-22	M22X1.5	M22X1.5	14年	14年	17年	32	35	50	30	27年	30
6D-24	M24X1.5	M24X1.5	16	16	16.5	31.5	35	50	32	30	32	40S
6D-30	M30X2	M30X2	20	20	17.5	33.5	39	55	41	36	41
6D-36	M36X2	M36X2	25年	25年	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21.5	37.5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31.5S
注：ロックナット付きのアダプタを注文したい場合は、部品番号の後に接尾辞「LN」を挿入してください。 6C-30LN、アダプターをカッティングリングとナットで注文する場合は、部品番号の後に末尾に "RN"を挿入します。例えば6C-30RN、アダプターを注文する場合は、ロックナットとカッティングリングとナットを使用します。番号、例えば６Ｃ − ３０ＬＮ／ＲＮ。

6.肘隔壁油圧フィッティングユニオン6C9 / 6D9

DIN 24°コーン/ DIN 24°コーン

パート番号	糸		チューブ外径		寸法								MPa
パート番号	E	F	D1	D2	l1	L2	L3	L1	L2	S1	S2、S3	S4	MPa
6C9-12	M12X1.5	M12X1.5	6	6	27年	12年	14年	42	27年	12年	14年	17年	31.5L
6C9〜14	M14X1.5	M14X1.5	8	8	27年	14年	17年	42	29年	12年	17年	19年
6C9-16	M16X1.5	M16X1.5	10年	10年	28年	15年	18年	43	30	14年	19年	22
6C9-18	M18X1.5	M18X1.5	12年	12年	29年	17年	20	44	32	17年	22	24
6C9-22	M22X1.5	M22X1.5	15年	15年	31	21	23	46	36	19年	27年	30
6C9-26	M26X1.5	M26X1.5	18年	18年	32.5	23.5	24	49	40	24	32	36
6C9-30	M30X2	M30X2	22	22	34.5	27.5	30	51	44	27年	36	41	16L
6C9-36	M36X2	M36X2	28年	28年	35.5	30.5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36.5	34.5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9〜14	M14X1.5	M14X1.5	6	6	29年	16	17年	44	31	12年	17年	19年	63S
6D9-16	M16X1.5	M16X1.5	8	8	29年	17年	18年	44	32	14年	19年	22
6D9-18	M18X1.5	M18X1.5	10年	10年	29.5	17.5	20	46	34	17年	22	24
6D9〜20	M20X1.5	M20X1.5	12年	12年	30.5	21.5	21	47	38	17年	24	27年
6D9-22	M22X1.5	M22X1.5	14年	14年	32	22	23	50	40	19年	27年	30
6D9-24	M24X1.5	M24X1.5	16	16	31.5	24.5	24	50	43	24	30	32	40S
6D9〜30	M30X2	M30X2	20	20	33.5	26.5	30	55	48	27年	36	41
6D9-36	M36X2	M36X2	25年	25年	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37.5	35.5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31.5S
注：ロックナット付きのアダプタを注文したい場合は、部品番号の後に接尾辞「LN」を挿入してください。例6C9- 30LN、アダプターをカッティングリングとナットで注文する場合は、部品番号の後に末尾に "RN"を挿入します。例えば6C9-30RN、アダプターを注文する場合は、ロックナットとカッティングリングとナットを注文します。例えば6C9-30LN / RNです。
