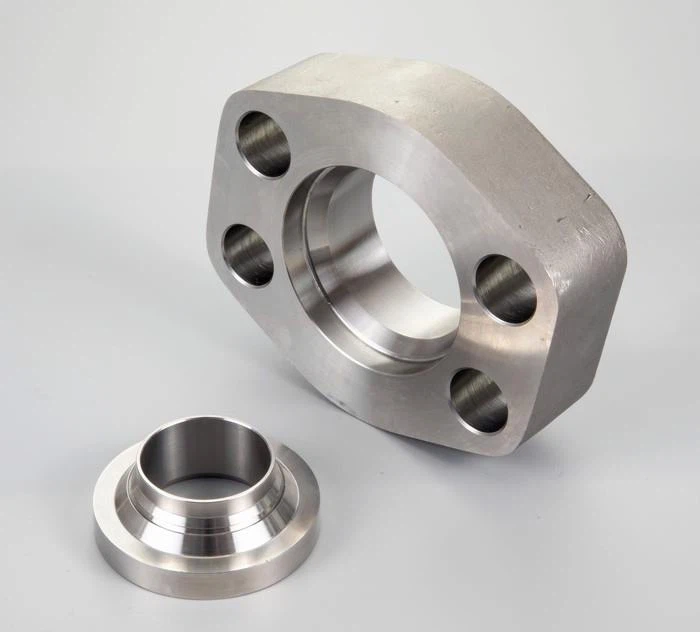

フレアフランジチューブとポートの接続SAEJ518コード61/62
チューブからポートへのフレアフランジは、高圧の中圧でのパイプとチューブの接続を溶接しません。 2つのSAEフレアフランジクランプは37度コーンで機械加工されています。フランジ付きヘッドOリング接続のインサート、37度コーン溝用のOリング。
4ボルト寸法のすべてのフレアフランジクランプはSAEJ518 / ISO 6162規格と同じですが、接続方法が異なります。フレアフランジシステムは、バリ取りされたチューブの端が37°にフレアされます。インサート、O-でソフトシールされています。リングは、各パイプの端にあります。 フランジを一緒に締めることにより、ソフトシールされた高圧チューブ接続が行われます。 スプリットフランジクランプシステムは、さまざまなタイプのチューブコネクタとホースフィッティング、またはフランジプラグ接続でフランジヘッドを締めるために使用されます。 同じシーリング接続はOリング平面接続であり、SAEフランジポートの寸法は同じです。
フレアフランジカップリングの材質：
炭素鋼C45; ステンレス鋼304、316または316L。
すべての炭素鋼フレアフランジ接続システムは、ASTM B117（ISO 9227）に準拠した72時間の塩水噴霧試験に合格する適切な材料でメッキまたはコーティングする必要があります。
下の写真のように、チューブからポートへのフレアフランジ接続の組み立て：
