製品タイプ：1F oリング面シールチューブ継手
業界標準：SAE J1453、ISO 8434-3
Fスタイルへの接続E：ORFS MALE O-RING
形状：ストレートユニオン
ORFS継手使用圧力定格：3215 psiから5800 psi、216バールから400バール。
フラットフェイスOrfs OリングサイズキットとOリングフェイスシールデザインも提供できます。
OリングフェースシールとOリングボスシールの違い
継手材料：真鍮; 炭素鋼; ステンレス鋼
アプリケーション：農業機器、自動車プロセス、化学物質移動、建設機器、燃料移動、油圧、製造機器、海洋、マテリアルハンドリング、モバイル機器、油田、包装、輸送

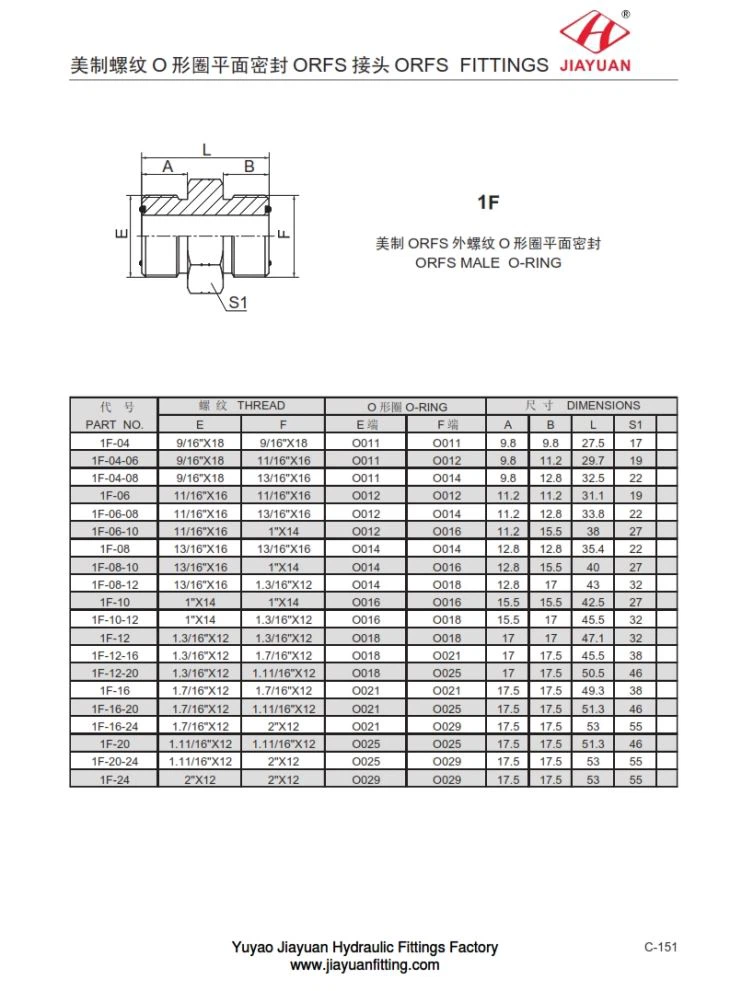

1F ORFSオスOリングの寸法表は次のとおりです。
PA RT N O。 | T HR EA D | O Oリング | DIM E N S I O NS | ||||||
E | F | E | F | A | B | L | S 1 | ||
1 F- 04 | 9/16 " X 18 | 9/16 " X 18 | O 011 | O 011 | 9.8 | 9.8 | 27.5 | 17 | |
1 F- 04-06 | 9/16 " X 18 | 11/16 " X 16 | O 011 | O 012 | 9.8 | 11.2 | 29.7 | 19 | |
1 F- 04-08 | 9/16 " X 18 | 13/16 " X 16 | O 011 | O 014 | 9.8 | 12.8 | 32.5 | 22 | |
1 F- 06 | 11/16 " X 16 | 11/16 " X 16 | O 012 | O 012 | 11.2 | 11.2 | 31.1 | 19 | |
1 F- 06-08 | 11/16 " X 16 | 13/16 " X 16 | O 012 | O 014 | 11.2 | 12.8 | 33.8 | 22 | |
1 F- 06-10 | 11/16 " X 16 | 1 " X 14 | O 012 | O 016 | 11.2 | 15.5 | 38 | 27 | |
1 F- 08 | 13/16 " X 16 | 13/16 " X 16 | O 014 | O 014 | 12.8 | 12.8 | 35.4 | 22 | |
1 F- 08-10 | 13/16 " X 16 | 1 " X 14 | O 014 | O 016 | 12.8 | 15.5 | 40 | 27 | |
1 F- 08-12 | 13/16 " X 16 | 1.3 / 16 " X 12 | O 014 | O 018 | 12.8 | 17 | 43 | 32 | |
1 F- 10 | 1 " X 14 | 1 " X 14 | O 016 | O 016 | 15.5 | 15.5 | 42.5 | 27 | |
1 F- 10-12 | 1 " X 14 | 1.3 / 16 " X 12 | O 016 | O 018 | 15.5 | 17 | 45.5 | 32 | |
1 F- 12 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | O 018 | O 018 | 17 | 17 | 47.1 | 32 | |
1 F- 12-16 | 1.3 / 16 " X 12 | 1.7 / 16 " X 12 | O 018 | O 021 | 17 | 17.5 | 45.5 | 38 | |
1 F- 12-20 | 1.3 / 16 " X 12 | 1.11 / 16 " X 12 | O 018 | O 025 | 17 | 17.5 | 50.5 | 46 | |
1 F- 16 | 1.7 / 16 " X 12 | 1.7 / 16 " X 12 | O 021 | O 021 | 17.5 | 17.5 | 49.3 | 38 | |
1 F- 16-20 | 1.7 / 16 " X 12 | 1.11 / 16 " X 12 | O 021 | O 025 | 17.5 | 17.5 | 51.3 | 46 | |
1 F- 16-24 | 1.7 / 16 " X 12 | 2 " X 12 | O 021 | O 029 | 17.5 | 17.5 | 53 | 55 | |
1 F- 20 | 1.11 / 16 " X 12 | 1.11 / 16 " X 12 | O 025 | O 025 | 17.5 | 17.5 | 51.3 | 46 | |
1 F- 20-24 | 1.11 / 16 " X 12 | 2 " X 12 | O 025 | O 029 | 17.5 | 17.5 | 53 | 55 | |
1 F- 24 | 2 " X 12 | 2 " X 12 | O 029 | O 029 | 17.5 | 17.5 | 53 | 55 | |
