製品タイプ：3F oリング面シールチューブ継手
業界標準：SAE J1453、ISO 8434-3、SAE J514、ISO 8434-2
Fスタイルへの接続E：ORFS FEMALE FLAT
形状：肘、ストレート、ティー、クロスなど
ORFS継手使用圧力定格：3215 psiから5800 psi、216バールから400バール。
フラットフェイスOrfs OリングサイズキットとOリングフェイスシールデザインも提供できます。
OリングフェースシールとOリングボスシールの違い
継手材料：真鍮; 炭素鋼; ステンレス鋼
アプリケーション：農業機器、自動車プロセス、化学物質移動、建設機器、燃料移動、油圧、製造機器、海洋、マテリアルハンドリング、モバイル機器、油田、包装、輸送

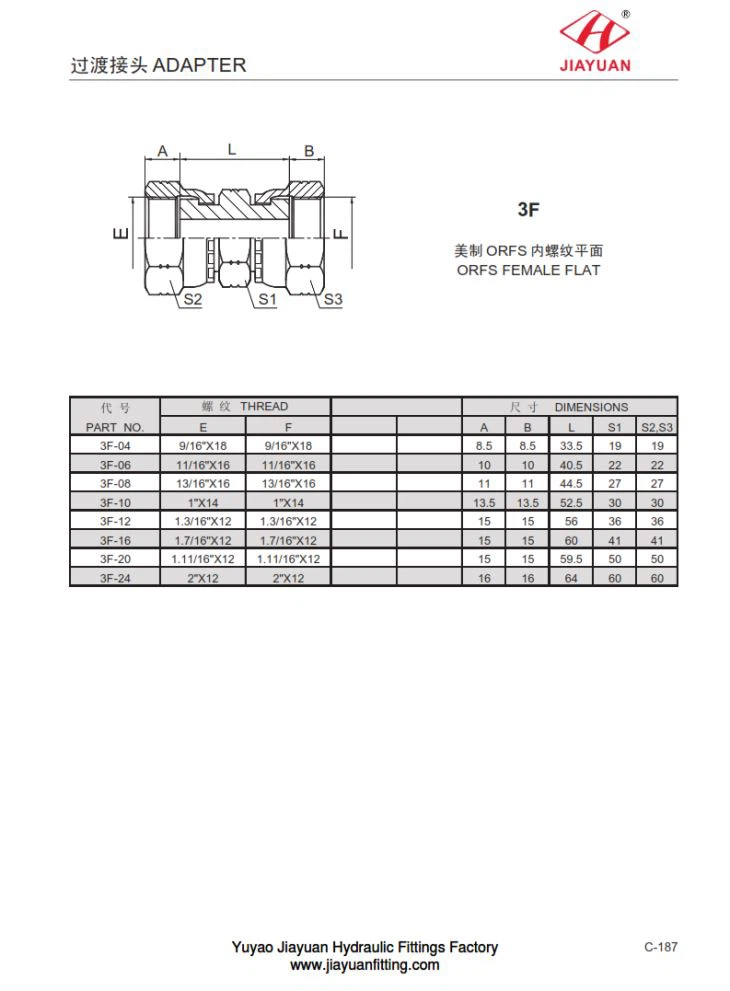

3F ORFS FEMALE FLATディメンションサイズテーブルチャートは次のとおりです。
PA RT N O。 | T HR EA D | DIM E N S I O NS | ||||||||
E | F | A | B | L | S 1 | S 2、 S 3 | ||||
3 F- 04 | 9/16 " X 18 | 9/16 " X 18 | 8.5 | 8.5 | 33.5 | 19 | 19 | |||
3 F- 06 | 11/16 " X 16 | 11/16 " X 16 | 10 | 10 | 40.5 | 22 | 22 | |||
3 F- 08 | 13/16 " X 16 | 13/16 " X 16 | 11 | 11 | 44.5 | 27 | 27 | |||
3 F- 10 | 1 " X 14 | 1 " X 14 | 13.5 | 13.5 | 52.5 | 30 | 30 | |||
3 F- 12 | 1.3 / 16 " X 12 | 1.3 / 16 " X 12 | 15 | 15 | 56 | 36 | 36 | |||
3 F- 16 | 1.7 / 16 " X 12 | 1.7 / 16 " X 12 | 15 | 15 | 60 | 41 | 41 | |||
3 F- 20 | 1.11 / 16 " X 12 | 1.11 / 16 " X 12 | 15 | 15 | 59.5 | 50 | 50 | |||
3 F- 24 | 2 " X 12 | 2 " X 12 | 16 | 16 | 64 | 60 | 60 | |||
