製品タイプ：メートルバイトタイプチューブ継手 - NPTパイプコネクタへのチューブ
業界標準：DIN 2353
接続EからFスタイル：バルクヘッドへの24 °円錐端、スタッド、減速機
形状：肘、90度肘など
働き圧力：16-63 Mpa
付属品材料：真鍮; 炭素鋼; ステンレス鋼
アプリケーション：農業機器、自動車プロセス、化学物質輸送、建設機器、燃料輸送、油圧、製造機器、マリン、マテリアルハンドリング、モバイル機器、油田、包装、輸送

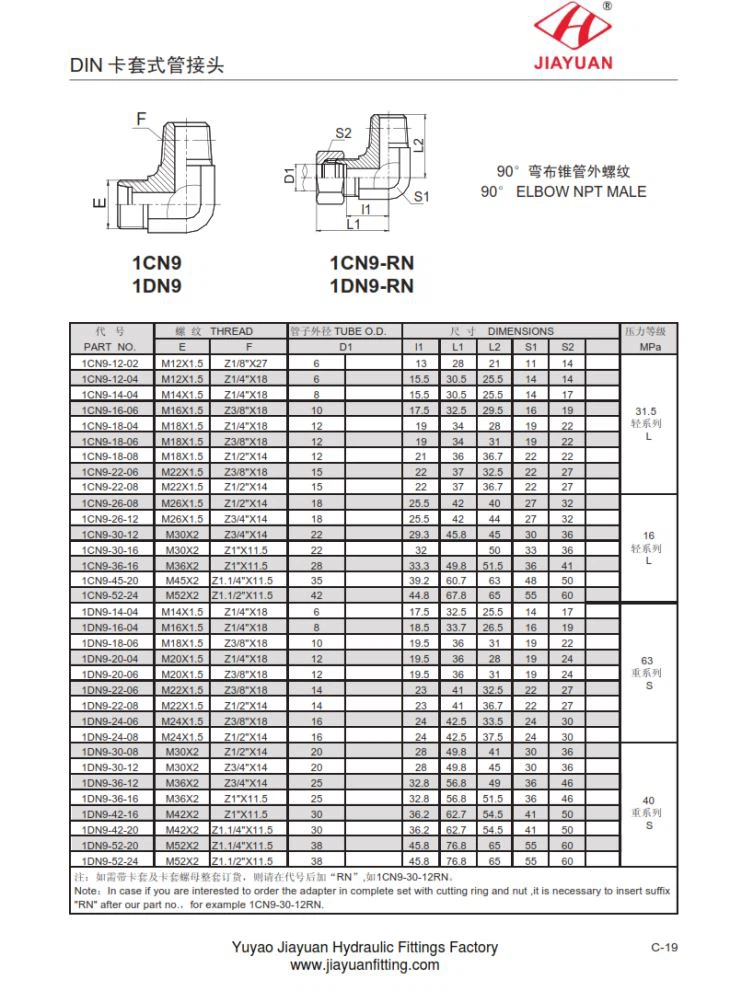

1CN9 1DN9-RNエルボーNPTオスチューブ継手DIN2353寸法サイズ表は以下の通りです
パート番号 スレッドチューブ外径
E F D1
1CN9-12-02 M12X1.5 Z1 / 8 "X27 6
1CN9-12-04 M12X1.5 Z1 / 4 "X18 6
1CN9-14-04 M14X1.5 Z1 / 4 "X18 8
1CN9-16-06 M16X1.5 Z3 / 8 "X18 10
1CN9-18-04 M18X1.5 Z1 / 4 "X18 12
1CN9-18-06 M18X1.5 Z3 / 8 "X18 12
1CN9-18-08 M18X1.5 Z1 / 2 "X14 12
1CN9-22-06 M22X1.5 Z3 / 8 "X18 15
1CN9-22-08 M22X1.5 Z1 / 2 "X14 15
1CN9-26-08 M26X1.5 Z1 / 2 "X14 18
1CN9-26-12 M26X1.5 Z3 / 4 "X14 18
1CN9-30-12 M30X2 Z3 / 4 "X14 22
1CN9-30-16 M30X2 Z1 "X11.5 22
1CN9-36-16 M36 X 2 Z 1 "X 11.5 28
1CN9-45-20 M45X2 Z1.1 / 4 "X11.5 35
1CN9-52-24 M52X2 Z1.1 / 2 "X11.5 42
1DN9-14-04 M14X1.5 Z1 / 4 "X18 6
1DN9-16-04 M16X1.5 Z1 / 4 "X18 8
1DN9-18-06 M18X1.5 Z3 / 8 "X18 10
1DN9-20-04 M20X1.5 Z1 / 4 "X18 12
1DN9-20-06 M20X1.5 Z3 / 8 "X18 12
1DN9-22-06 M22X1.5 Z3 / 8 "X18 14
1DN9-22-08 M22X1.5 Z1 / 2 "X14 14
1DN9-24-06 M24X1.5 Z3 / 8 "X18 16
1DN9-24-08 M24X1.5 Z1 / 2 "X14 16
1DN9-30-08 M30X2 Z1 / 2 "X14 20
1DN9-30-12 M30X2 Z3 / 4 "X14 20
1DN9-36-12 M36 X 2 Z 3/4 "X 14 25
1DN9-36-16 M36X2 Z1 "X 11.5 25
1DN9-42-16 M42X2 Z1 "X11.5 30
1DN9-42-20 M42X2 Z1.1 / 4 "X11.5 30
1DN9-52-20 M52X2 Z1.1 / 4 "X11.5 38
1DN9-52-24 M52X2 Z1.1 / 2 "X11.5 38
