油圧アダプター継手の種類油圧ホース、油圧チューブ、油圧パイプを高圧、中圧、流体力システムの低加圧で接続するために使用されます。油圧アダプターの継手のグラフの異なる標準は次のように
油圧の付着器の付属品のSAE標準:

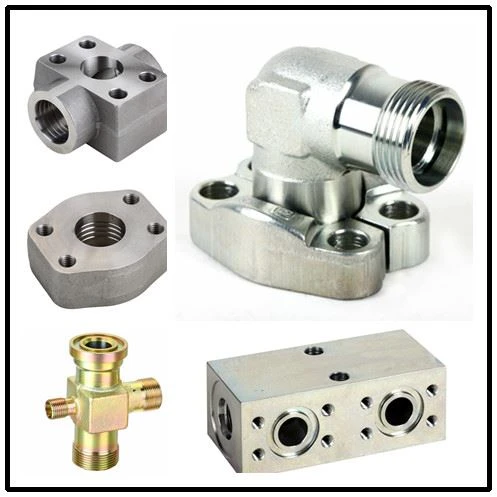

SAE J518 4ボルトフランジ接続ホース継手、チューブ継手、パイプアダプタ
油圧アダプター継手の ISO シリーズ標準:
ISO 8434-2 メトリック UNF 37° フレアフィッティング
ISO 6149ポートを備えたISO 8434-3メトリックフェイスシールフィッティング
溶接乳首とISO 8434-4 24°コーン咬傷タイプの付属品
BSPP スレッドを使用した ISO 8434-6 60° コーン コネクタ
ISO 6162 4つのボルト分割フランジ接続 – インチとメートルボルト
油圧アダプターの付属品のDINシリーズ標準:
DIN 2353 24° コーン圧縮チューブ継手
圧縮継ぎ手のためのDIN 3861 24°のコーンの機械化および袖
DIN 3865 24°コーンニップル(Oリング付き)
DIN 3852-1 メトリックパラレル スレッド ポート (ISO 9974-1)
DIN 3852-2 BSPP パラレル スレッド ポート (ISO 1179-1)
DIN 3852-3 メトリック O リング ポート(ISO 6149-1)
油圧アダプタ継手のポート接続:
メトリックストレートスレッドOリングポートISO 6149-1、SAE 2244-1/DIN 3852、パート3
SAE ストレート スレッド O リング ポート S1926-1 および ISO 11926-1
4ボルトフランジ接続ISO 6162およびSAE J518
英国標準パイプパラレルBSPPスレッドISO 1179-1とDIN 3852、パート2とフラットフェイスポート
メトリック スレッド付きフラット面ポート ISO 9974-1 DIN 3852、パート 1
メトリック、NPTF、および BSPT を使用したテーパ スレッド ポート。
次のような油圧アダプタ継手の材料タイプ:
炭素鋼:12L14、C1045、C1008、C1010、C1020
ステンレス鋼:316、316L、304。
ブラス: CA360, CA345, CA694, CA335, CA443, CA444, CA377
アルミニウム:2024-T351および2014-T6
必要な情報が見つからない場合は、メールを送信jyray@72338.com
