製品タイプ：1JFS油圧フランジJICオスアダプター継手
業界標準：ISO 6162、SAE J518、SAE J514、ISO 8434-2。
接続EからFスタイル：JIC MALE 74°コーン/ SシリーズフランジISO 6162-2
形状：ストレート
使用圧力定格：SAEコード61は2.5から31.5 Mpaです。 ＳＡＥコード６２は４０ＭＰａである。
付属品材料：真鍮; 炭素鋼; ステンレス鋼
アプリケーション：農業機器、自動車プロセス、化学物質輸送、建設機器、燃料輸送、油圧、製造機器、マリン、マテリアルハンドリング、モバイル機器、油田、包装、輸送

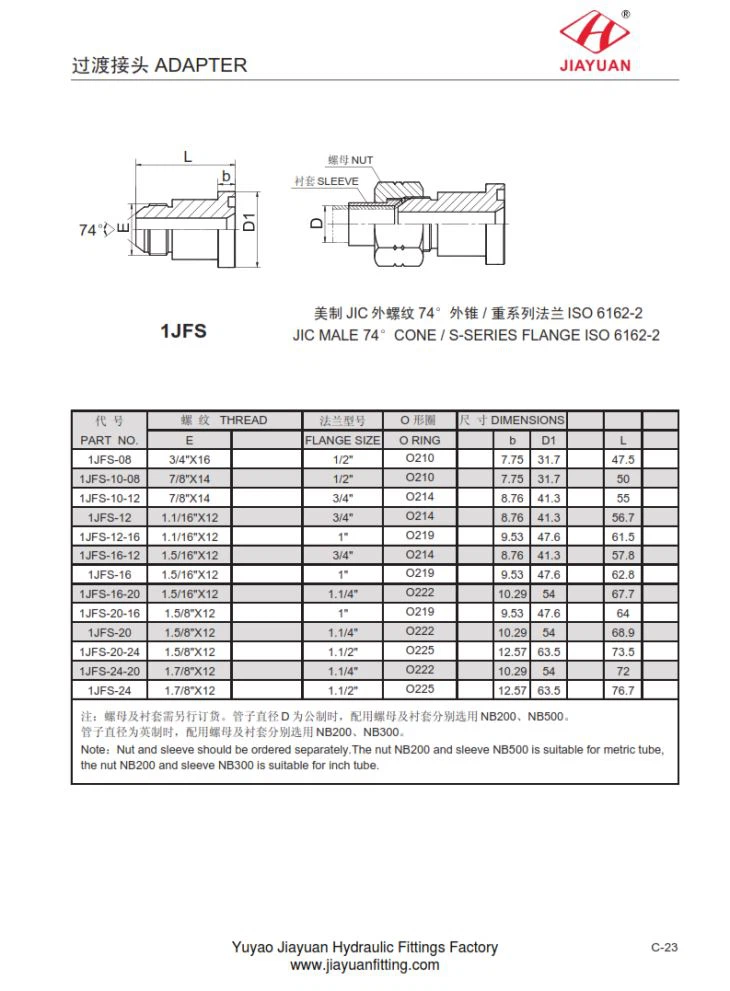

1JFSオス74 SシリーズフランジISO 6162寸法サイズ表は以下のとおり
パート番号 | 糸 | ○ | 寸法 | |||||||
E | フランジサイズ | Oリング | b | D1 | L | |||||
1JFS-08 | 3/4 "×16 | 1/2 " | O210 | 7.75 | 31.7 | 47.5 | ||||
1JFS-10-08 | 7/8 "×14 | 1/2 " | O210 | 7.75 | 31.7 | 50 | ||||
1JFS-10-12 | 7/8 "×14 | 3/4 " | O214 | 8.76 | 41.3 | 55 | ||||
1JFS-12 | 1.1 / 16 "×12 | 3/4 " | O214 | 8.76 | 41.3 | 56.7 | ||||
1JFS-12-16 | 1.1 / 16 "×12 | 1 " | O219 | 9.53 | 47.6 | 61.5 | ||||
1JFS-16-12 | 1.5 / 16 "×12 | 3/4 " | O214 | 8.76 | 41.3 | 57.8 | ||||
1JFS-16 | 1.5 / 16 "×12 | 1 " | O219 | 9.53 | 47.6 | 62.8 | ||||
1JFS-16-20 | 1.5 / 16 "×12 | 1.1 / 4 " | O222 | 10.29 | 54 | 67.7 | ||||
1JFS-20-16 | 1.5 / 8 "×12 | 1 " | O219 | 9.53 | 47.6 | 64 | ||||
1JFS-20 | 1.5 / 8 "×12 | 1.1 / 4 " | O222 | 10.29 | 54 | 68.9 | ||||
1JFS-20-24 | 1.5 / 8 "×12 | 1.1 / 2 " | O225 | 12.57 | 63.5 | 73.5 | ||||
1JFS-24-20 | 1.7 / 8 "×12 | 1.1 / 4 " | O222 | 10.29 | 54 | 72 | ||||
1JFS-24 | 1.7 / 8 "×12 | 1.1 / 2 " | O225 | 12.57 | 63.5 | 76.7 |
