製品タイプ：油圧フランジSAEアダプター継手1CFL 1DFL-RN
業界標準：ISO 6162 DIN 2353、ISO 8434-1
接続EからFスタイル：メトリックバイトタイプ/ LシリーズフランジISO 6162-1
形状：肘、ストレート、ブロックなど
使用圧力定格：SAEコード61は2.5から31.5 Mpaです。 ＳＡＥコード６２は４０ＭＰａである。
付属品材料：真鍮; 炭素鋼; ステンレス鋼
アプリケーション：農業機器、自動車プロセス、化学物質輸送、建設機器、燃料輸送、油圧、製造機器、マリン、マテリアルハンドリング、モバイル機器、油田、包装、輸送

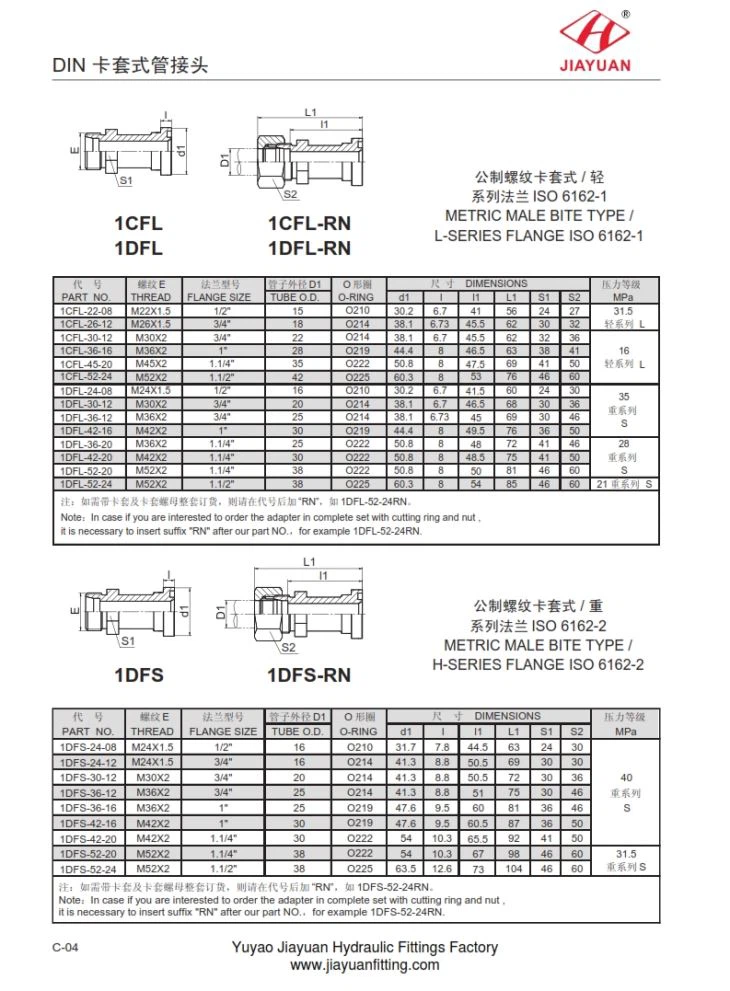

1CFL 1DFL-RNメトリックバイトタイプLシリーズフランジISO 6162-1寸法サイズ表は以下のとおり
パート番号 | Eスレッド | フランジサイズ | D1 | ○ オーリング | 寸法 | MPa | |||||
チューブ外径 | d1 | l | l1 | L1 | S1 | S2 | |||||
1CFL-22-08 | M22X1.5 | 1/2 " | 15年 | O210 | 30.2 | 6.7 | 41 | 56 | 24 | 27年 | 31.5 L |
1CFL-26-12 | M26X1.5 | 3/4 " | 18年 | O214 | 38.1 | 6.73 | 45.5 | 62 | 30 | 32 | |
1CFL-30-12 | M30X2 | 3/4 " | 22 | O214 | 38.1 | 6.7 | 45.5 | 62 | 32 | 36 | 16 L |
1CFL-36-16 | M36X2 | 1 " | 28年 | O219 | 44.4 | 8 | 46.5 | 63 | 38 | 41 | |
1CFL-45-20 | M45X2 | 1.1 / 4 " | 35 | O222 | 50.8 | 8 | 47.5 | 69 | 41 | 50 | |
1CFL-52-24 | M52X2 | 1.1 / 2 " | 42 | O225 | 60.3 | 8 | 53 | 76 | 46 | 60 | |
1DFL-24-08 | M24X1.5 | 1/2 " | 16 | O210 | 30.2 | 6.7 | 41.5 | 60 | 24 | 30 | 35 S |
1DFL-30-12 | M30X2 | 3/4 " | 20 | O214 | 38.1 | 6.7 | 46.5 | 68 | 30 | 36 | |
1DFL-36-12 | M36X2 | 3/4 " | 25年 | O214 | 38.1 | 6.73 | 45 | 69 | 30 | 46 | |
1DFL-42-16 | M42X2 | 1 " | 30 | O219 | 44.4 | 8 | 49.5 | 76 | 36 | 50 | |
1DFL-36-20 | M36X2 | 1.1 / 4 " | 25年 | O222 | 50.8 | 8 | 48 | 72 | 41 | 46 | 28年 S |
1DFL-42-20 | M42X2 | 1.1 / 4 " | 30 | O222 | 50.8 | 8 | 48.5 | 75 | 41 | 50 | |
1DFL-52-20 | M52X2 | 1.1 / 4 " | 38 | O222 | 50.8 | 8 | 50 | 81 | 46 | 60 | |
1DFL-52-24 | M52X2 | 1.1 / 2 " | 38 | O225 | 60.3 | 8 | 54 | 85 | 46 | 60 | 21 S |
