1. SAE 4ボルトフランジチューブコネクタの定義、SAE 4ボルトフランジポートエンドはSAE J518規格に準拠し、チューブコネクタエンドは24°コーンエンド（DIN 3865 / ISO 8434-1）の寸法があります。 Oリングフェースシールコネクタの端部（ISO 8434-3 / SAE J1453）の寸法。 37°フレアチューブエンド（ISO 8434-2 / SAE J514）寸法。 DIN 60°コーンエンド（DIN 7631）寸法。 アダプター60°コーンエンド（ISO / DIS 8434-6）寸法。 サイズに応じて、最大3000〜5000 psiのコード61があります。 サイズに関係なく、最大6000 psiの高圧コード62。
2. SAE 4のしみのフランジの女性の方法、それは反対のフランジのOリングのシールへのOリングの溝、ホースアセンブリへの管のコネクターの端、管または管の端が付いているフランジによる正常なフランジの関係です。
 |  |  |  |
| 1CFL-W / 1DFL-W | 1FFL-W | 1JFL-W | 1BFL-W |
 |  |  |  |
| 1CFL9-W / 1DFL9-W | 1FFL9-W | 1JFL9-W | 1BFL9-W |
1. SAE 4ボルトフランジチューブコネクタDIN 1CFL-W / RN 1DFS-W / RN
DIN 24°コーンエンド

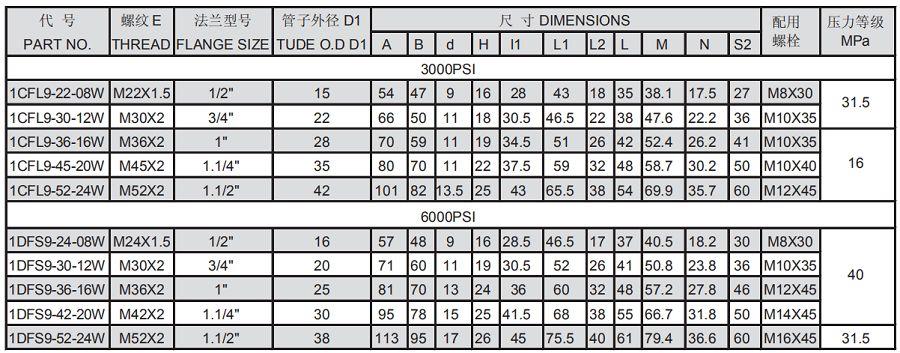

2. SAE 4ボルトフランジチューブコネクタDIN 1CFL9-W / RN 1DFS9-W / RN
DIN 24°コーンエンド
