油圧フランジ継手の寸法は、SAEJ518およびISO6162 4ボルトフランジ接続に準拠しています。継手の端は、圧着フェルールホース端、ISO 8434シリーズチューブコネクタ、ソケット溶接および突合せ溶接、メートル法、BSPP、UNFなどのメスポートで設計されています。 、NPT、BSPTポート接続。

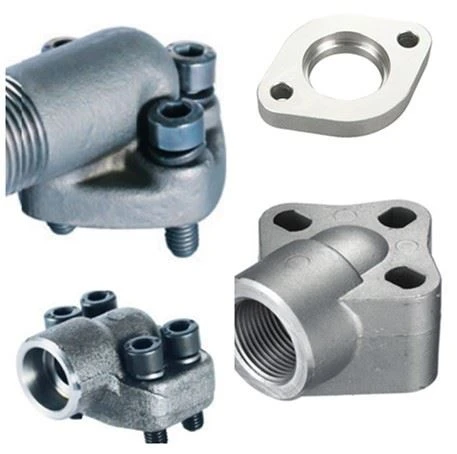

油圧フランジ継手のタイプは次のとおりです。

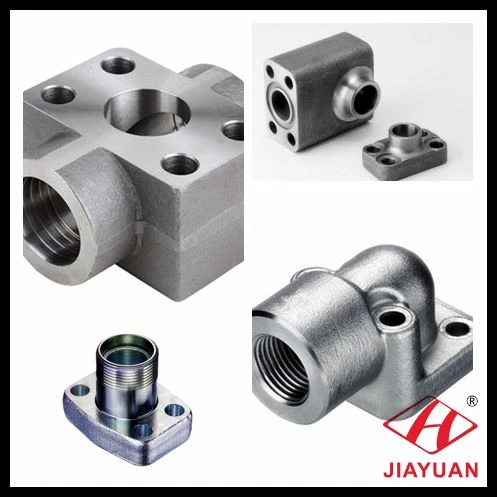

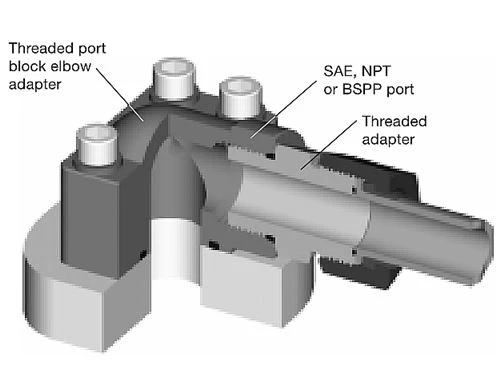

sae 4ボルトブロックフランジ継手とも呼ばれる油圧フランジブロック継手、saeフランジoリング溝寸法、saeフランジ平面ポート寸法、フランジブロック継手端部はSAE ORBポート、NPTポート、BSPPポート、ソケットで設計されています溶接および突合せ溶接タイプ。

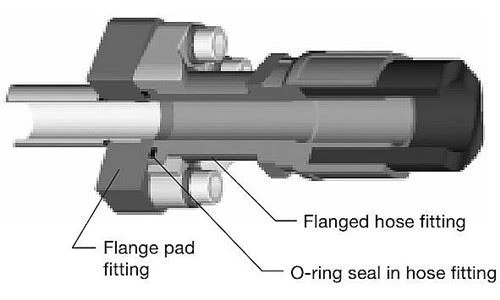

saeフランジヘッドホースフィッティングとも呼ばれる油圧フランジホースフィッティングは、分割フランジハーフで組み立てられます。SAEフランジヘッドは、3000psiおよび6000psiの使用圧力を含むOリング溝の寸法で設計され、ホースの端はインターロック9000 psi、スペアホース6000psiで設計されています。 、ワイヤーホース3000psi。 油圧ホースのさまざまな構造に適した2ピースのsaeホースフランジと1ピースのホースフランジ継手があります。

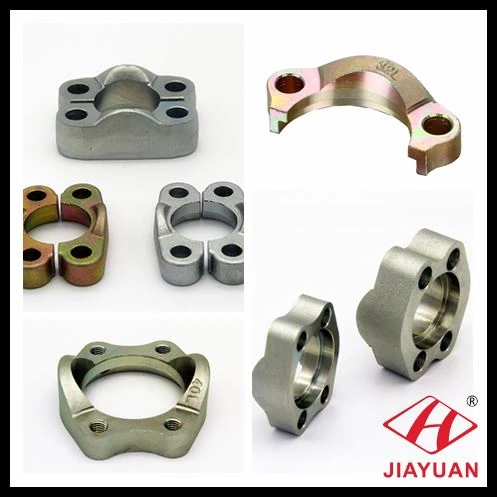

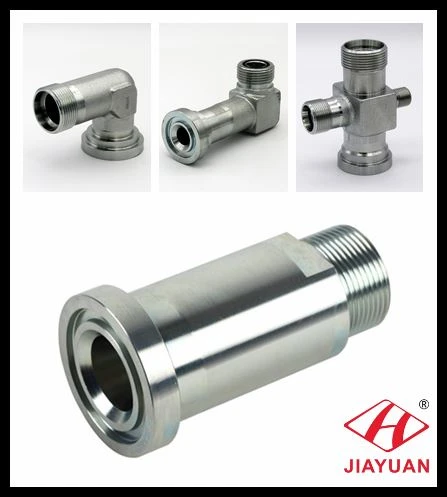

saeフランジアダプターとも呼ばれる油圧フランジチューブ継手は、saeフランジクランプで組み立てられます。SAEフランジヘッドは、Oリング溝の寸法で設計されています。 フランジチューブ継手の端は、ストレートスレッドポートSAE ORB、メートル法、BSPP、およびUNFで利用できます。 テーパーねじポートNPT、BSPT。 形状はストレート、エルボー、クロス、ティーなどがあります。油圧チューブ、油圧配管、油圧ホースアセンブリを接続します。 使用圧力タイプには、コード62フランジアダプターとコード61フランジアダプターがあります。

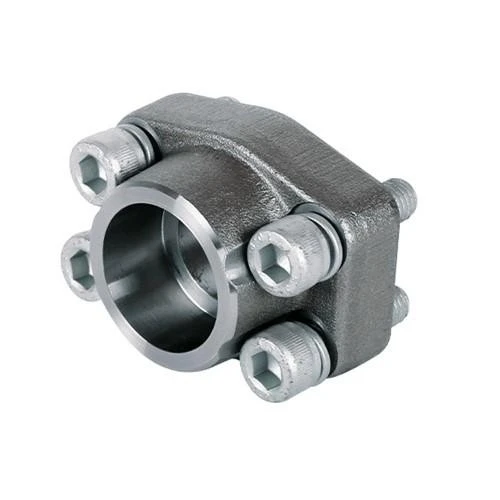

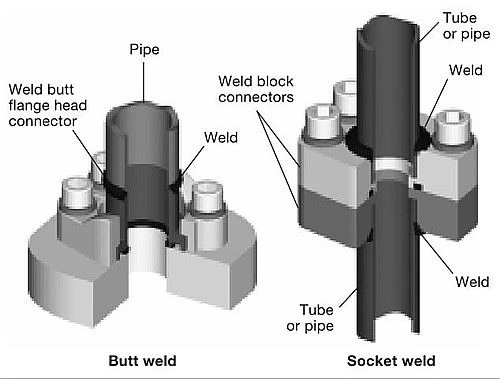

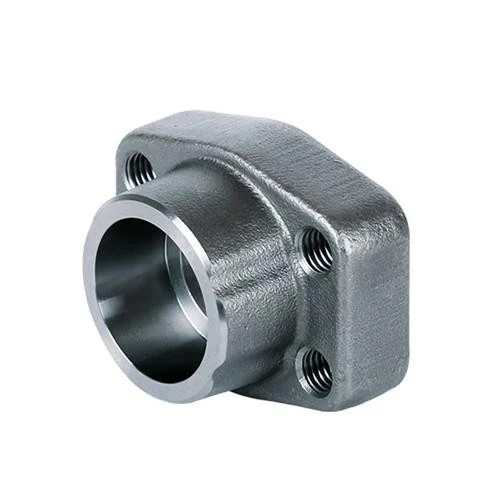

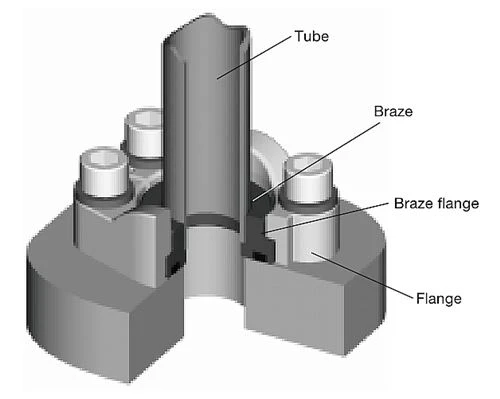

油圧フランジ溶接継手は、sae溶接フランジ継手とも呼ばれ、溶接管接続は永続的です。SAEフランジヘッドはISO 6162標準設計に準拠しており、溶接継手の端はソケット溶接、突合せ溶接接続で使用できます。4本のボルトで締めることによりSAEフランジクランプで組み立てられます。 。
油圧式saeフランジ継手およびアダプターの材料タイプ：
ステンレス鋼油圧ホースフランジ継手
炭素鋼油圧saeフランジアダプター
油圧フランジ継手の規格
SAEJ518およびISO6162-1および-2に準拠する4ボルトのフランジ接続は、実績のある漏れのない接続であり、特に大きなサイズ、高圧、および狭い場所での組み立てに適しています。 SAEストレートスレッドOリングやISO6149などのスレッドポート接続は、組み立てがかなり簡単で、サイズまで6000psi以上の圧力能力を提供します
12（M27）。 このサイズを超えると、圧力定格が低下し始め、アセンブリトルクが急速に増加します。 4ボルトのフランジポート接続により、より大きなサイズを接続し、妥当な組み立てトルクでより高い圧力能力を実現できます。
油圧フランジ継手タイプの紹介のビデオ：
GG＃39が見つからない場合は、必要なものが見つからない場合は、jyray @ 72338.comにメールを送信してください。
油圧フランジ継手接続工事

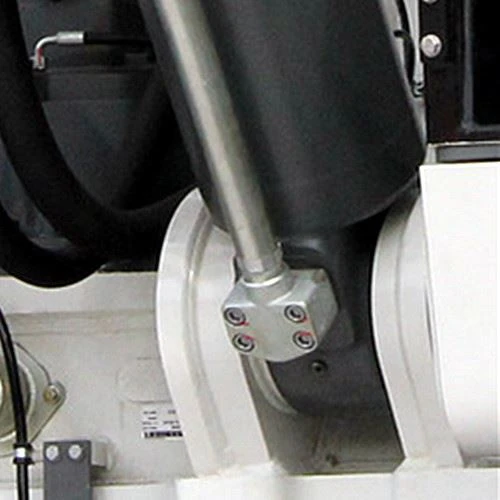

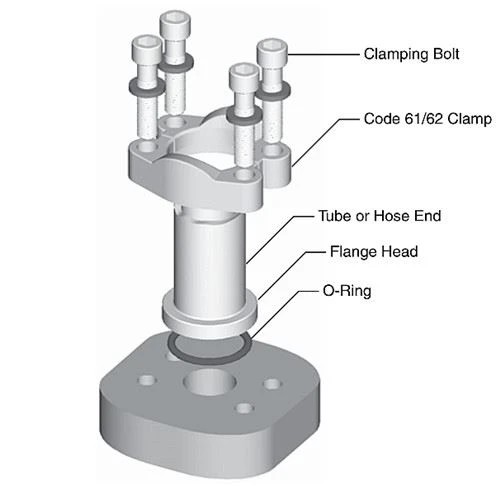

4ボルトフランジ接続（SAE J518）は、漏れのない接続であることが証明されており、特に大きなサイズに適しています。 その結果、世界中で受け入れられています。

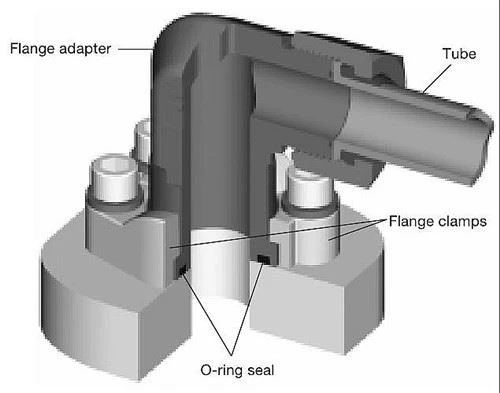

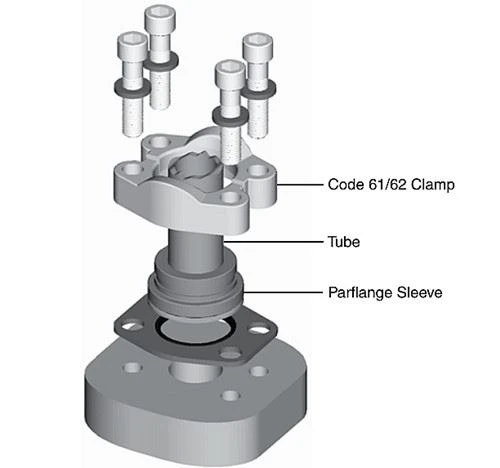

接続の成功は、その単純さにあります。 これは、図L3に示すように、シールに高硬度のOリングを使用し、電力を保持するためのクランプとボルトを使用した静的フェースシールです。 あるいは、図L4に示すように、接着シールプレートを機械的に形成されたフランジ付きチューブのポート面と平面の間に配置して、同じ結果を達成します。
（Oリング）シールは、フランジヘッドの溝の底とポートまたはフランジパッドの平らな面の間で圧縮され、信頼性の高いソフトシールを提供します。 代替シールプレートは、内側の端に高硬度の接着ゴムシールがあり、2つの平らな面の間で圧縮され、同じ信頼性のソフトシールを提供します。 フランジの外面とポート面の金属同士の接触により、圧力がかかった状態でシールが押し出されるのを防ぎます。 この金属同士の接触は、クランプを介してボルトを締めることによって提供されるクランプ力によって維持されます。
このシンプルな設計は、NPTF、SAE、BSPP、ISO 6149など、より大きなサイズのスレッドポート接続に比べていくつかの利点を提供します。
•最大5インチの外径チューブを接続する機能（コード61のみ）
•同等のサイズのねじ付きポートに必要なものと比較して、4つのボルトに必要な締め付けトルクがはるかに低くなります。
•締め付けトルクが小さいということは、レンチとレンチのスイングクリアランスが小さいことを意味します—狭い場所での組み立てが容易になります
•2インチサイズで最大6000psiの機能（コード62のみ）
•チューブ/パイプ/ホースアセンブリとポート間の単一のシールポイント
•スプリットクランプの使用による分解の容易さ
この接続には、同等のスレッドポートよりもコンポーネントに大きな領域（フットプリント）が必要になるという1つの欠点があります。
