溶接オンニップルはBSPP 60コーン溶接継手の1種類で、BSPネジの寸法とOリング付き60コーンスイベル雌はISO 8434 6規格に準拠しています。 それは油圧配管およびチュービングシステムで使用されます。
ウェルドオンニップル（WDNP）BSP
注1スタイルAニップルの場合は、溶接後にOリングを取り付けてください。
注2直径d 14は選択された管の外径です。

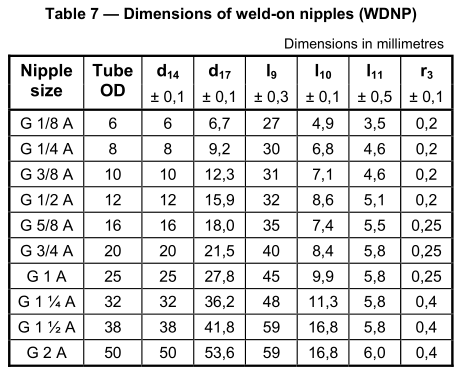

ウェルドニップルの寸法（WDNP）
ミリメートル単位の寸法
d 14 d 17 l 9 l 10 l 11 r 3ニップルサイズチューブ外径±0.1、±0.1、±0.3、±0.1、±0.5、±0.1
G 1/8 A 6 6 6,7 27 4,9 3,5 0,2
G 1/4 A 8 8 9,2 30 6,8 4,6 0,2
G 3/8 A 10 10 12,3 31 7,1 4,6 0,2
G 1/2 A 12 12 15 15,9 32 8,6 5,1 0,2
G 5/8 A 16 16 18,0 35 7,4 5,5 0,25
G 3/4 A 20 20 21,5 40 8,4 5,8 0,25
G 1 A 25 25 27,8 45 9,9 5,8 0,25
G 1¼A 32 32 36,2 48 11,3 5,8 0,4
G 1½A 38 38 41,8 59 16,8 5,8 0,4
G 2 A 50 50 53,6 59 16,8 6,0 0,4
