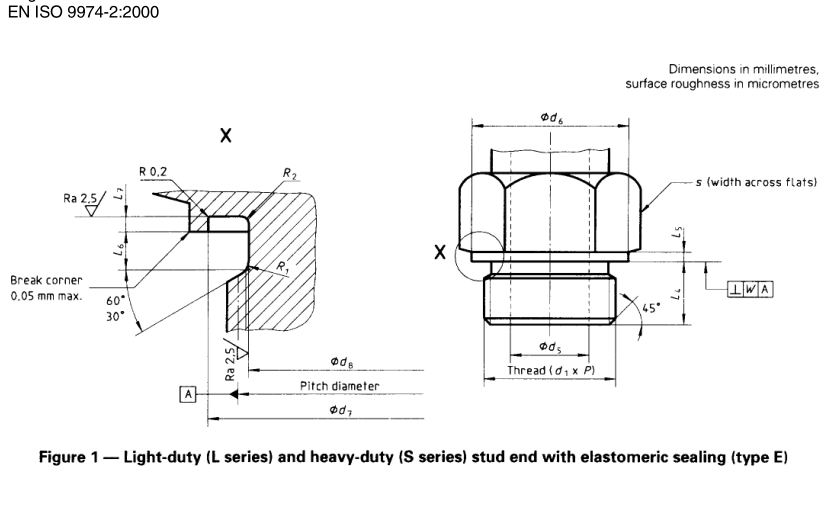

ISO 9974-2一般用途及び流体動力用接続部 - エラストマー又は金属 - 金属シールを有するISO 261ねじを有するポート及びスタッドエンド - 第2部：エラストマーシールを有するスタッドエンド（タイプE）
ISO 9974のこの部分では、ISO 261ねじ付きのヘビーデューティ（Sシリーズ）および軽量（Lシリーズ）スタッドエンドの寸法、性能要件、および試験手順と、それらに使用されるエラストマーシールについて規定しています。 それはまた、これらのスタッドエンドとそれらのエラストマーシールの指定を指定します。
ISO 9974のこの部分に準拠したタイプEシール付きのヘビーデューティー（Sシリーズ）スタッドエンドは、最大63 MPa（630 bar 1）の使用圧力で使用できます。 ISO 9974のこの部分に準拠したタイプEシール付きの軽量（Lシリーズ）スタッドエンドは、最大25 MPa（250 bar）の使用圧力で使用できます。 許容使用圧力は、スタッドエンドサイズ、材質、デザイン、作業条件、用途などによって異なります。
油圧流体動力用途の新しい設計で指定されたねじ付きポートとスタッドエンドには、ISO 6149のみを使用します。 ISO 1179、ISO 9974、およびISO 11926に準拠したネジ穴およびスタッドエンドは、油圧作動油用途の新しい設計には使用しないでください。
ISO 9974のこの部分の寸法情報への適合は、定格性能を保証するものではありません。 各製造元は、ISO 9974のこの部分に含まれる仕様に従ってテストを実行して、コンポーネントが性能定格に準拠していることを確認する必要があります。
