DIN 7641は60°円錐メトリックねじ山、バンジョー継手付きの圧縮カップリングです。
低圧継手です

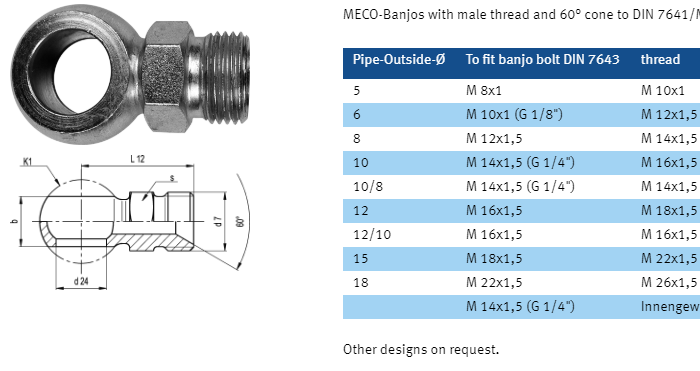

DIN 7641に準拠した雄ネジと60°コーンのバンジョーの寸法
パイプアウトサイドØバンジョーボルトDIN 7643ネジ山K1 b L12 Sにフィット
5 M 8×1 M 10×1 14 8 22 11
6 M 10x1（G 1/8 "）M 12x1,5 17 10 27 13
8 M 12×1.5 M 14×1.5 20 12 27 14
10 M 14 x 1.5（G 1/4 "）M 16 x 1,5 24 14 31 17
10/8 M 14x1,5（G 1/4 "）M 14x1,5 24 14 30 17
12 M 16×1.5 M 18×1.5 28 16 33 19
12/10 M 16×1.5 M 16×1.5 28 16 32,5 19
15 M 18×1.5 M 22×1,5 32 20 35 22
18 M 22×1.5 M 26×1,5 39 25 41 27
M 14x1,5（G 1/4 "）Innengew。M 14x1,5 24 14 38 -
標準参照
DIN 7601：1998ボールタイプニップル付きコンプレッションカップリング - 完全なユニオンとサーベイ
DIN 3850：1998圧縮フィッティング - サマリー
DIN HDBK 348：3ED 2015
