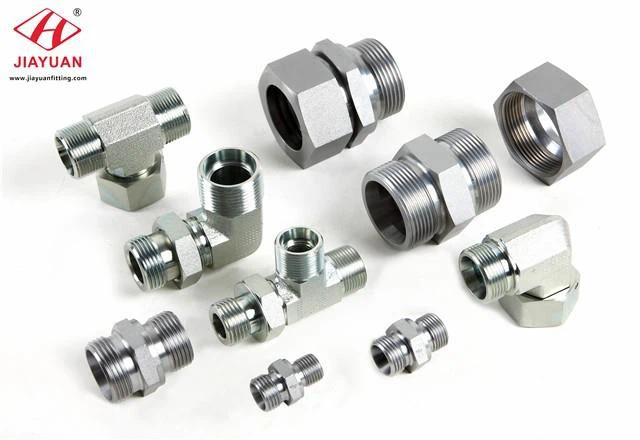

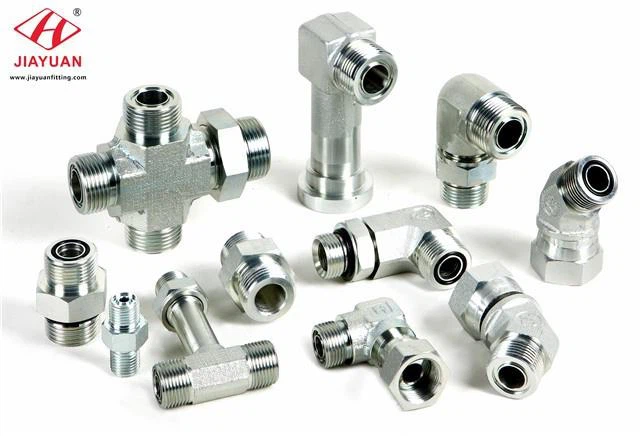

油圧アダプタタイプの継手

油圧アダプターは、油圧チューブ、油圧ホースアセンブリ、およびチューブ継手を接続するための油圧継手の一種です。油圧などの異なる名前があります

お問い合わせを送る

油圧アダプタ継手タイプ

今すぐチャット

説明

油圧アダプターは、油圧チューブ、油圧ホースアセンブリ、およびチューブ継手を接続するための油圧継手の一種です。油圧アダプター（英国）、油圧継手（最も人気のある）、油圧コネクターなど、さまざまな名前があります。

次のように異なる規格の油圧アダプタタイプ：

SAE J514、SAE J1453、SAE J518などのアメリカSAE規格、SAEスレッド油圧チューブ継手、パイプアダプター、フランジアダプター、パイプ継手。

日本のJIS規格JISB2351インチねじおよびJISB8363メートルねじエンドフィッティングおよび油圧ホースアセンブリ用アダプタ。

英国規格BS5200、BSPスレッド油圧アダプタおよびコネクタ。

ドイツ規格DIN2353、メートルねじ圧縮管継手カッティングリング、フレアレスメトリックフィッティングおよびカップリング付き。

DIN 2353 ISO 8434-1 hydraulic adapter fittingds types

Jiayuanは、油圧アダプター継手の大手プロメーカーです。油圧ホースアダプター、メトリック油圧アダプター、sae油圧アダプター、saeフランジアダプター、相互変換アダプターなど、さまざまな規格とカスタムサイズを提供しています。JIC、メトリック、npt、orfs 、男性から女性など

Jiayuanは品質管理管理と自動化生産技術で順調に進歩しており、油圧継手の分野で主導権を握るよう努めています。 ISO 9001、材料化学組成レポートを含むPPAPレポート、寸法検査、塩水噴霧試験、圧力テスト、トルクテスト、および清浄度レポートなどに従って、材料から完成品まで製品の品質を厳密に管理します。

Inspection equipment of hydraulic adapter fittings

manufacturing equipemnt automatic cnc lines Hydraulic Adapter Fittings

当社の製品は、エンジニアリング建設機械、農業機器、商用車、石油化学機器、海上造船などのさまざまな産業機器で使用されています。当社の製品は、ドイツ、日本、英国、イタリア、カナダ、ロシア、ブラジルなどに輸出されています。

Industrial Application of hydraulic adapter fittings types

ご不明な点がございましたら、お気軽にお問い合わせください。

jyray@72338.com

油圧アダプタJIC、ORFS、SAEフランジ、DIN、JISのさまざまな標準サイズは次のとおりです。

DIN 2353 24°コーンエンド（DIN 3861 / ISO 8434-1）圧縮チューブ継手の寸法

DIN 2353 24 cone end DIN 3861ISO 84341 dimension of compression tube fittings

T宇部O.D.
サイズ	T1	Ø D3んん	Ø D4んん	Ø D5んん	L1んん	L2んん
04-LL	M08×1.0	04	5.0	3.0	4.1	8
06-LL	M10×1.0	06	7.5	4.5	5.6	8
08-LL	M12×1.0	08	9.5	6.0	5.6	9
10-LL	M14×1.0	10	11.5	8.0	5.6	9
12-LL	M16×1.0	12	13.5	10.0	6.1	9
06-L	M12×1.5	06	8.1	4.0	7.1	10
08-L	M14×1.5	08	10.1	6.0	7.1	10
10-L	M16×1.5	10	12.3	8.0	7.1	11
12-L	M18×1.5	12	14.3	10.0	7.1	11
15-L	M22×1.5	15	17.3	12.0	7.1	12
18-L	M26×1.5	18	20.3	15.0	7.6	12
22-L	M30×2.0	22	24.3	19.0	7.6	14
28-L	M36×2.0	28	30.3	24.0	7.6	14
35-L	M45×2.0	35	38.0	30.0	10.6	16
42-L	M52×2.0	42	45.0	36.0	11.1	16
06-S	M14×1,5	06	8.1	4.0	7.1	12
08-S	M16×1.5	08	10.1	5.0	7.1	12
10-S	M18×1.5	10	12.3	7.0	7.6	12
12-S	M20×1.5	12	14.3	8.0	7.6	12
14-S	M22×1.5	14	16.3	10.0	8.1	14
16-S	M24×1.5	16	18.3	12.0	8.6	14
20-S	M30×2.0	20	22.9	16.0	10.6	16
25-S	M36×2.0	25	27.9	20.0	12.1	18
30-S	M42×2.0	30	33.0	25.0	13.6	20
38-S	M52×2.0	38	41.0	32.0	16.1	22

24°DKOスイベルコネクタ（DIN 3865 / DIN EN ISO 8434-4）圧縮チューブ継手の寸法

24 DKO swivel connector DIN 3865 DIN EN ISO 8434-4 dimension of compression tube fittings

T宇部O.D.			Ø D5んん
サイズ	T	Ø D2んん	Threadcore直径	SWんん
06-L	M12×1.5	5.5	10.38	14
08-L	M14×1.5	7.5	12.38	17
10-L	M16×1.5	9.7	14.38	19
12-L	M18×1.5	11.7	16.38	22
15-L	M22×1.5	14.7	20.38	27
18-L	M26×1.5	17.7	24.38	32
22-L	M30×2.0	21.7	27.84	36
28-L	M36×2.0	27.7	33.84	41
35-L	M45×2.0	34.5	42.84	50
42-L	M52×2.0	41.5	49.84	60
06-S	M14×1.5	5.5	12.38	17
08-S	M16×1.5	7.5	14.38	19
10-S	M18×1.5	9.7	16.38	22
12-S	M20×1.5	11.7	18.38	24
14-S	M22×1.5	13.5	20.38	27
16-S	M24×1.5	15.5	22.38	30
20-S	M30×2.0	19.5	29.84	36
25-S	M36×2.0	24.5	33.84	46
30-S	M42×2.0	29.5	39.84	50
38-S	M52×2.0	37.5	49.84	60

オスORFS油圧チューブ継手エンド（ISO 8434-3 / SAE J1453）/寸法

SAE J1453 Hydraulic adpater tube fittings connection chart_ISO8434-3

Ø D5 サイズ	T宇部O.D.		T UN / UNF	T メジャーthreadØmm	Ø D3んん
Ø D5 サイズ	インチ	んん	T UN / UNF	T メジャーthreadØmm	Ø D3んん
4	1/4	6	9/16-18	14.0	5.0
6	5/16,3/8	8, 10	11/16-16	17.0	6.5
8	1/2	12	13/16-16	20.5	9.5
10	5/8	14, 15, 16	1-14	25.0	12.5
12	3/4	18, 20	1 3/16-12	30.0	15.5
16	7/8,1	22, 25	1 7/16-12	36.0	20.5
20	1 1/4	28, 30, 32	1 11/16-12	42.5	26.0
24	1 1/2	35, 38	2-12	50.5	32.0
32	2	50	2 1/2-12	63.0	45.0

メスORFS油圧継手スイベルコネクタ（ISO 8434-3 / SAE J1453）寸法

Female ORFS hydraulic fittings swivel connector ISO 8434-3 SAE J1453 dimensions

サイズ	T宇部O.D.		T UN / UNF	Ø D5 Threadcore直径mm	SWんん	Ø D2んん
サイズ	インチ	んん	T UN / UNF	Ø D5 Threadcore直径mm	SWんん	Ø D2んん
4	1/4	6	9/16-18	12.5	17	4.0
6	5/16,3/8	8, 10	11/16-16	16.0	22	6.5
8	1/2	12	13/16-16	19.0	24	9.0
10	5/8	14, 15, 16	1-14	23.0	30	11.5
12	3/4	18, 20	1 3/16-12	28.0	36	14.0
16	7/8,1	22, 25	1 7/16-12	34.0	41	20.0
20	1 1/4	28, 30, 32	1 11/16-12	40.5	50	26.0
24	1 1/2	35, 38	2-12	48.0	60	32.0

JIC hydraulic adapter tube fittings SAE J514 connection chart_ISO8434-2

オスJIC油圧継手フレアチューブエンド（ISO 8434-2 / SAE J514）寸法

サイズ	T宇部O.D.		T UN / UNF	T メジャーthreadØmm	Ø D1んん
サイズ	インチ	んん	T UN / UNF	T メジャーthreadØmm	Ø D1んん
4	1/4	6	7/16-20	11.0	4.5
5	5/16	8	1/2-20	12.5	6.0
6	3/8	10	9/16-18	14.0	7.5
8	1/2	12	3/4-16	19.0	10.0
10	5/8	14, 15, 16	7/8-14	22.0	12.5
12	3/4	18, 20	1 1/16-12	27.0	15.5
14	7/8	22	1 3/16-12	30.0	18.0
16	1	25	1 5/16-12	33.0	21.5
20	1 1/4	28, 30, 32	1 5/8-12	41.0	27.5
24	1 1/2	35, 38	1 7/8-12	47.5	33.0
28*	1 3/4	42	2 1/4-12	57.0	39.0
32	2	–	2 1/2-12	63.5	45.0

メスJIC油圧継手スイベルコネクタ（ISO 8434-2 / SAE J514）の寸法

サイズ	T宇部O.D.		T UN / UNF	SWんん	Ø D5 Threadcore直径mm	Ø D2んん
サイズ	インチ	んん	T UN / UNF	SWんん	Ø D5 Threadcore直径mm	Ø D2んん
4	1/4	6	7/16-20	17	10.0	4.4
5	5/16	8	1/2-20	17	11.5	6.0
6	3/8	10	9/16-18	19	13.0	7.5
8	1/2	12	3/4-16	22	17.5	9.9
10	5/8	14, 15, 16	7/8-14	27	20.5	12.3
12	3/4	18, 20	1 1/16-12	32	25.0	15.5
14	7/8	22	1 3/16-12	35	28.0	18.0
16	1	25	1 5/16-12	38	31.0	21.5
20	1 1/4	28, 30, 32	1 5/8-12	50	39.0	27.5
24	1 1/2	35. 38	1 7/8-12	60	45.5	33.0
32	2	–	2 1/2-12	75	61.5	45.0

オス油圧アダプター60°コーンエンド（ISO / DIS 8434-6）寸法

サイズ	T BSPP	D2 んん	D3 んん	L1 んん	T1		T2 BSPP
サイズ	T BSPP	D2 んん	D3 んん	L1 んん	BSPT	NPT（F）	T2 BSPP
02	G1/8A	3.5	7.5	8	1/8 1/4	1/8 1/4	1/8
04	G1/4A	4.7	10.4	11	1/4 1/8 3/8	1/4 1/8 3/8	1/4 1/8
06	G3/8A	7.9	14.0	12	3/8 1/4 1/2	3/8 1/4 1/2	3/8 1/4
08	G1/2A	11.1	17.5	14	1/2 3/8	1/2 3/8 3/4	1/2 1/4 3/8
10	G5/8A	14.3	19.3	16	1/2 3/4		1/2 5/8
12	G3/4A	16.7	22.9	16	3/4 1/2 1	3/4 1/2 1	3/4 1/4 3/8 1/2 5/8
16	G1 A	22.2	28.7	19	1 3/4	1 3/4	1 1/2 5/8 3/4
20	G1 1/4A	28.6	36.8	22	1 1/4		3/4 1 1 1/4
24	G1 1/2A	33.3	42.7	22	1 1/2		1 1 1/4 1 1/2
32	G2 A	46.0	54.6	25			1 1/2 2
