BSPオスコーンキャプティブシール
BSP継手カタログは、英国、アイルランド、カナダ、米国などで人気があります。
すべてのBSP 60コーンフィッティングは、ISO 8434-6規格に相当するBS5200で説明されています。
BSPPねじサイズチャートのサイズは、G 1/8、G1 / 4、G1 / 2、G3 / 4、G3 / 8、G5 / 8、G1、G1-1 / 4、G1-1 / 2、G2、G2- 1/2、G3など
BSPは、55度のねじ山形式の英国標準パイプです。
BSPPスレッドは、ISO 228およびAS 1722.2規格に準拠しています。
BSPP 60°コーンチューブコネクターへのBSPP、接着シール付きBSPPポート、EDシール付きBSPPポート、BSPP oring +保持リングGタイプ、BSPP Oリング調整可能ヒールHタイプ、BSPP切断面など、多くのシーリングタイプへのBSPPスレッドガイドシールタイプB
BSPPオス、ORFSオス、Metric ISO 6149-3スタッド、JICオス74コーン、コマツメトリック60コーン、NPTオス、SAE ORB ISO 11926-3継手、突合せ溶接チューブ、JICメスなど、多くの端にBSPPパイプ継手アダプタ37cone、ORFSメスなど

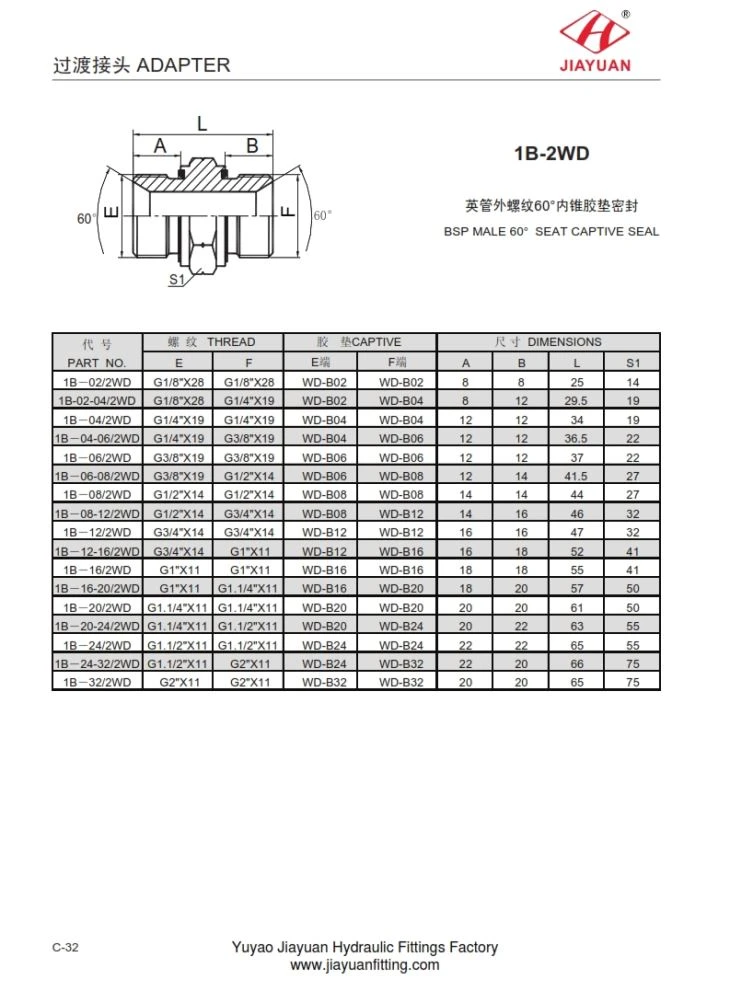

1B-2WD BSP MALE 60°SEAT CAPTIVE SEAL寸法の表は次のとおりです。
パーツ番号 | スリーア D | A P T I V C E | 寸法 S | |||||
E | F | E | F | A | B | L | S 1 | |
1 B 2 0 / 2W D | G1 / 8 "X2 8 | G1 / 8 "X2 8 | WD-B0 2 | WD-B0 2 | 8 | 8 | 2 5 | 1 4 |
1B-02-04 / 2W D | G1 / 8 "X2 8 | G1 / 4 "X1 9 | WD-B0 2 | WD-B0 4 | 8 | 1 2 | 29. 5 | 1 9 |
1 B 4 0 / 2W D | G1 / 4 "X1 9 | G1 / 4 "X1 9 | WD-B0 4 | WD-B0 4 | 1 2 | 1 2 | 3 4 | 1 9 |
1 B 4 0 -06 / 2W D | G1 / 4 "X1 9 | G3 / 8 "X1 9 | WD-B0 4 | WD-B0 6 | 1 2 | 1 2 | 36. 5 | 2 2 |
1 B 6 0 / 2W D | G3 / 8 "X1 9 | G3 / 8 "X1 9 | WD-B0 6 | WD-B0 6 | 1 2 | 1 2 | 3 7 | 2 2 |
1 B 6 0 -08 / 2W D | G3 / 8 "X1 9 | G1 / 2 "X1 4 | WD-B0 6 | WD-B0 8 | 1 2 | 1 4 | 41. 5 | 2 7 |
1 B 8 0 / 2W D | G1 / 2 "X1 4 | G1 / 2 "X1 4 | WD-B0 8 | WD-B0 8 | 1 4 | 1 4 | 4 4 | 2 7 |
1 B 8 0 -12 / 2W D | G1 / 2 "X1 4 | G3 / 4 "X1 4 | WD-B0 8 | WD-B1 2 | 1 4 | 1 6 | 4 6 | 3 2 |
1 B 2 1 / 2W D | G3 / 4 "X1 4 | G3 / 4 "X1 4 | WD-B1 2 | WD-B1 2 | 1 6 | 1 6 | 4 7 | 3 2 |
1 B 2 1 -16 / 2W D | G3 / 4 "X1 4 | G1 "X1 1 | WD-B1 2 | WD-B1 6 | 1 6 | 1 8 | 5 2 | 4 1 |
1 B 6 1 / 2W D | G1 "X1 1 | G1 "X1 1 | WD-B1 6 | WD-B1 6 | 1 8 | 1 8 | 5 5 | 4 1 |
1 B 6 1 -20 / 2W D | G1 "X1 1 | G1.1 / 4 "X1 1 | WD-B1 6 | WD-B2 0 | 1 8 | 2 0 | 5 7 | 5 0 |
1 B 0 2 / 2W D | G1.1 / 4 "X1 1 | G1.1 / 4 "X1 1 | WD-B2 0 | WD-B2 0 | 2 0 | 2 0 | 6 1 | 5 0 |
1 B 0 2-24 / 2W D | G1.1 / 4 "X1 1 | G1.1 / 2 "X1 1 | WD-B2 0 | WD-B2 4 | 2 0 | 2 2 | 6 3 | 5 5 |
1 B 4 2 / 2W D | G1.1 / 2 "X1 1 | G1.1 / 2 "X1 1 | WD-B2 4 | WD-B2 4 | 2 2 | 2 2 | 6 5 | 5 5 |
1 B 4 2 -32 / 2W D | G1.1 / 2 "X1 1 | G2 "X1 1 | WD-B2 4 | WD-B3 2 | 2 2 | 2 0 | 6 6 | 7 5 |
1 B 2 3 / 2W D | G2 "X1 1 | G2 "X1 1 | WD-B3 2 | WD-B3 2 | 2 0 | 2 0 | 6 5 | 7 5 |
