BSPPねじのタイプ60度コーンフィッティング：Oリングの有無にかかわらず、オスまたはスイベルメスコネクタ。
BSPP継手カタログの標準は、ISO 8434-6およびBS 5200に基づいています。
60度コーン接続のスレッドは、ISO 228-1に準拠したBSPPです。
油圧作動油パワーおよび一般用途向けの金属チューブ接続。
Jiayuanは、ステンレス鋼BSP継手、真鍮bspパイプ継手、bspホース継手なども提供できます。

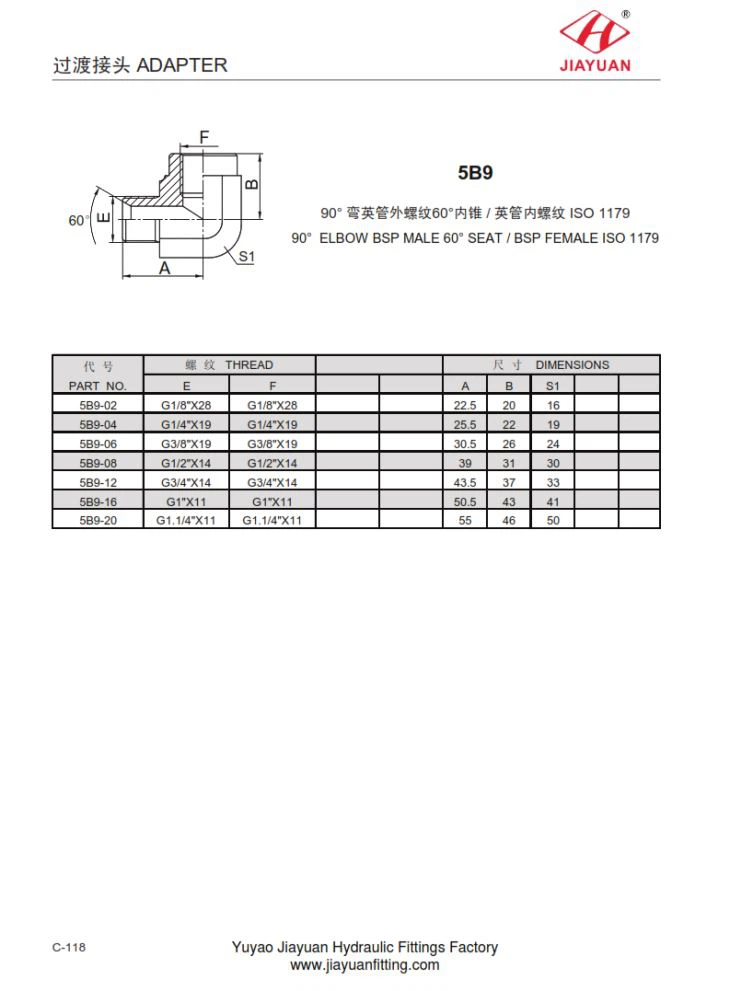

5B9 90°エルボーBSPオス60°シート/ BSPメスISO 1179 継手の寸法は次のとおりです。
PA RT N O | T HR EA D | DIM E N S I O NS | |||
E | F | A | B | S 1 | |
5 B 9-02 | G 1/8 " X 28 | G 1/8 " X 28 | 22.5 | 20 | 16 |
5 B 9-04 | G 1/4 " X 19 | G 1/4 " X 19 | 25.5 | 22 | 19 |
5 B 9-06 | G 3/8 " X 19 | G 3/8 " X 19 | 30.5 | 26 | 24 |
5 B 9-08 | G 1/2 " X 14 | G 1/2 " X 14 | 39 | 31 | 30 |
5 B 9-12 | G 3/4 " X 14 | G 3/4 " X 14 | 43.5 | 37 | 33 |
5 B 9-16 | G 1 " X 11 | G 1 " X 11 | 50.5 | 43 | 41 |
5 B 9-20 | G 1.1 / 4 " X 11 | G 1.1 / 4 " X 11 | 55 | 46 | 50 |
